AC-pienivirtakatkaisijan valitseminen luotettavaa ylivirtasuojaa varten

Mikä on AC-pienivirtakatkaisija ja miksi sillä on väliä?

AC-pienivirtakatkaisija on mekaaninen kytkinlaite, joka on suunniteltu suojaamaan pienjännitteisiä vaihtovirtapiirejä ylikuormituksilta ja oikosuluilta. Se avaa sähköpiirin automaattisesti, kun se havaitsee epänormaalin virran, mikä estää kaapeleiden, moottoreiden, muuntajien ja liitettyjen laitteiden vaurioitumisen. Liikerakennuksissa, teollisuuslaitoksissa ja asuintaloissa AC MCB toimii ensimmäisenä suojana lämpörasitusta ja sähkömekaanisia vikoja vastaan.

Toisin kuin sulakkeet, jotka on hävitettävä käytön jälkeen, AC-pienivirtakatkaisija voidaan nollata ja käyttää uudelleen. Tämä ominaisuus säästää huoltoaikaa ja alentaa varastokustannuksia tiloissa, joissa on korkea käyttöaikavaatimus. Laite asennetaan tavallisiin DIN-kiskoihin ja sitä käytetään loppupiireissä 125 A asti, vaikka suurin osa AC MCB -malleista on mitoitettu välillä 6 A - 63 A.

Toimialan noudattaminen on keskeistä luotettavuuden kannalta. Maailmanlaajuiset valmistajat ja testaustoimistot yhdenmukaistavat AC MCB -mallinsa standardien, kuten IEC 60898-1 vaihtovirtakäyttöä ja tasavirtasovelluksia, IEC 60898-2 kanssa. Kiinalainen vastine, GB/T 10963.1, vastaa IEC 60898-1:n vaatimuksia, ja siihen viitataan Aasian hanketarjouksissa. Ammattimaisena toimittajana Soutya työskentelee näiden määritysten mukaisesti varmistaakseen, että jokainen Soutyan AC-pienivirtakatkaisija täyttää ennustettavan katkaisukyvyn ja sähkökestävyyden.

Miksi ylivirtasuojaus on avaintekijä vaihtovirtapiireissä?

Ylivirtasuojaus ei ole valinnainen sähköasennuksessa. Johtimilla on määritellyt lämpörajat; kun virta ylittää nimellisampaasin, eristyksen lämpötila nousee. Pitkäaikainen ylikuormitus voi heikentää PVC-eristystä, nopeuttaa johtimien hapettumista ja johtaa tulipaloon. Oikosulut ovat vakavampia. Vikavirta voi nousta satoihin ampeereihin millisekunneissa, jolloin syntyy magneettisia voimia ja kaarienergiaa, joita tavallinen johdotus ei voi sietää.

AC miniatyyri katkaisija ratkaisee molemmat ongelmat kahdella erillisellä vapautusmekanismilla. Terminen bimetallilaukaisu on kalibroitu reagoimaan jatkuviin matalan tason ylivirtoihin, kun taas magneettinen tai elektroninen laukaisu laukeaa välittömästi, kun tapahtuu suuri oikosulkuvirta. Yhdessä nämä mekanismit varmistavat, että ylävirran muuntajat ja alavirran kuormat on eristetty tuhoisalta vikaenergialta.

Väärän katkaisukyvyn valinta voi aiheuttaa katastrofaalisen vian. Esimerkiksi 4,5 kA:n MCB:n asentaminen paikkaan, jossa mahdollinen oikosulkuvirta on 10 kA, johtaa kontaktihitsaukseen tai kotelon rikkoutumiseen vian sattuessa. Siksi AC-pienkatkaisijan katkaisukapasiteetin on oltava yhtä suuri tai suurempi kuin sen asennuskohdassa käytettävissä oleva oikosulkuvirta. Tämä periaate on dokumentoitu standardissa IEC 60898-1, ja sitä pidetään perusvaatimuksena pienjännitejakelun suunnittelussa.

Kuinka insinöörien tulisi valita AC-pienivirtakatkaisija?

Valinta alkaa kuormituksen ja vikatason määrittelemisellä. AC-pienkatkaisijan nimellisvirran tulee olla yhtä suuri kuin piirin mitoitusvirta tai hieman suurempi, mutta ei koskaan suurempi kuin johtimien virransiirtokapasiteetti. Tämä koordinointimenetelmä varmistaa, että katkaisija suojaa kaapelia kuin vain palvelee kuormaa.

Ensimmäinen askel on määrittää mahdollinen oikosulkuvirta (PSCC) jakokeskuksessa. Tämä arvo lasketaan muuntajan nimellisarvosta, linjaimpedanssista ja kaapelin pituudesta. Katkaisijan nimelliskatkaisukapasiteetin (Icn) on oltava vähintään PSCC. Useimpiin kotitalous- ja palvelualan asennuksiin riittää 6 kA, mutta teollisuusalueilla on 10 kA tai enemmän.

Seuraavaksi laukaisukäyrä on sovitettava kuorman aloitusominaisuuteen. Valaistus- ja vastuslämmittimet käyttävät B-käyrää, koska niiden kytkentävirta on pieni. Toimistojen ja kotitalouksien pistorasiat käyttävät C-käyrää, jotta vältytään pienten laitteiden aiheuttamalta häiritsemiseltä. Moottorit ja muuntajat vaativat D-käyrän, koska ne tuottavat lyhytkestoisia käynnistysvirtoja, jotka ovat jopa kymmenen kertaa käyttövirtansa.

Myös jännitteellä ja napojen määrällä on merkitystä. 230 V:n yksivaihepiiriin voidaan käyttää yksi- tai kaksinapaista MCB:tä. 400 V:n kolmivaiheisissa linjoissa kolminapainen katkaisija on minimi, ja nelinapainen laite tarvitaan, kun nolla kytketään. TN-S- ja TN-C-S-maadoitusjärjestelmissä hankinnan tulee varmistaa, että AC-pienivirtakatkaisija tarjoaa oikean liittimen koon ja eristysluokan.

Sertifiointia ja jäljitettävyyttä ei pidä unohtaa. Toimittajien on toimitettava testitodistukset ja tyyppitestatut asiakirjat. Soutya toimittaa MCB:itä, jotka on suunniteltu täyttämään kansainvälisesti tunnustetut testikriteerit. Ammattimainen Soutya AC -pienivirtakatkaisija sisältää selkeät liitinmerkinnät, koskettimien sijainnin ja IP-luokitellun kotelovaihtoehdon pölyisille tai kosteille asennuspaikoille.

Kuinka Soutya AC -pienivirtakatkaisija toimii?

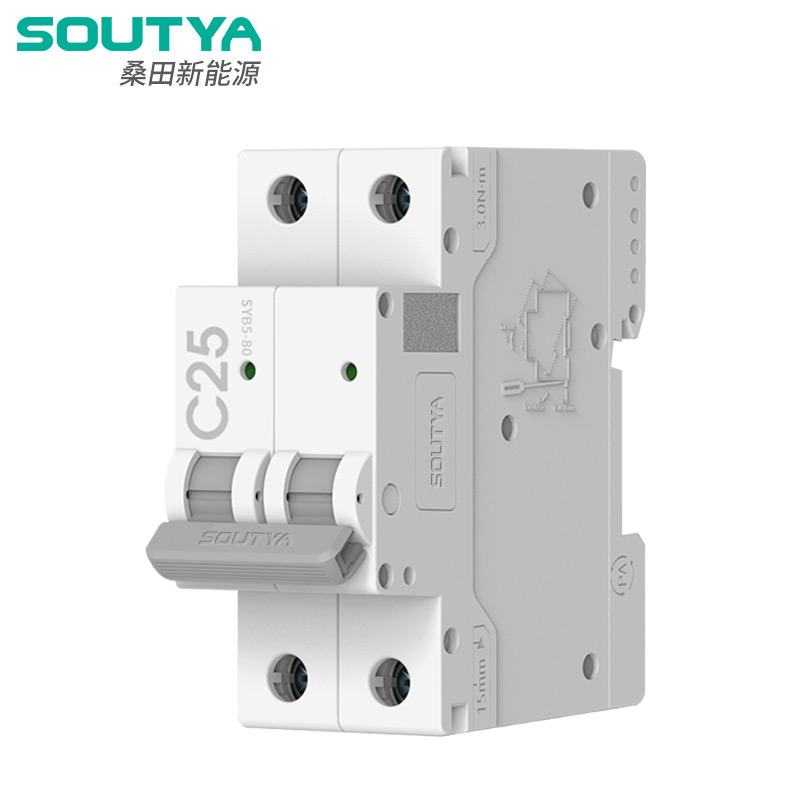

Soutya on vakiintunut pienjännitesähköalan valmistaja, joka on erikoistunut piirisuojakomponentteihin ja jakelulaitteisiin. Soutya AC -pienivirtakatkaisija on suunniteltu oikosulkukapasiteetilla, joka soveltuu kaupallisiin ja kevyeen teollisuuden sovelluksiin. Sen modulaarinen DIN-kiskorakenne integroituu monien alkuperäisten laitevalmistajien tuottamiin kotelolevyihin ja kojeistokoteloihin.

Kaikissa Soutya AC MCB -malleissa käytetään korkealaatuisia hopeaseoksisia koskettimia kosketusvastuksen vähentämiseksi ja käyttöiän pidentämiseksi. Valokaarisammutuskammio on rakennettu eristetyistä levyistä, jotka jakavat ja jäähdyttävät valokaaren oikosulkukatkon aikana. Tämä järjestely vähentää läpipäästävän energian määrää ja suojaa alavirran kaapeleita.

Soutya AC -pienivirtakatkaisijaa tarjotaan B-, C- ja D-laukaisuominaisuuksilla, jotka kattavat monenlaisia ​​kuormitusvaatimuksia. Nimellisvirrat ovat 1 A - 63 A ja katkaisukyky jopa 10 kA riippuen rungon koosta ja napakonfiguraatiosta. IEC 60898-1:n mukaisella palvelun oikosulkukatkaisukapasiteetilla nämä katkaisijat tarjoavat luotettavan suojan valaistuksessa, lämpöpumpussa, ilmastoinnissa ja jakelupiireissä.

Yksi merkittävistä suunnittelunäkökohdista on integroitu virranrajoitustoiminto. Reagoimalla suuriin vikavirtoihin ensimmäisen vuosineljänneksen aikana, Soutya AC MCB vähentää suojattuun piiriin kohdistuvaa lämpö- ja magneettista rasitusta. Tämä käyttäytyminen asettaa laitteen virtaa rajoittavaan luokkaan, jota monet suunnittelijat pitävät parempana, kun heidän on suojattava kalliita ohjauslaitteita tai puolijohdetarvikkeita.

Mekaaninen kestävyys on toinen vahvuus. Katkaisija pysyy vakaana toistuvien kytkentätoimintojen jälkeen, ja laukaisumekanismi säilyttää kalibroinnin koko käyttöikänsä. Asentajien ruuviliittimet hyväksyvät sekä kuparikaapelin että nastaliittimen päät, ja vääntömomenttiasetus on painettu yksikköön, jotta käyttöönottoinsinöörit voivat kiristää liitännät määritettyyn arvoon.

Mitkä sovellukset tarvitsevat kompaktin AC-pienivirtakatkaisijan?

AC-pienivirtakatkaisijaa käytetään kaikissa pienjännitesähköasennuksissa, joissa pieni koko, varmennettu katkaisukäyttäytyminen ja huollon helppous ovat tärkeitä. Yleisiä sovelluksia ovat:

• Asuntojen jakelukeskukset pistorasioihin ja valaistuspiireihin
• Liikerakennukset, joissa ilmastointi- ja valaistuskuormat edellyttävät koordinoitua kaapelisuojausta
• Teollisuuden ohjauspaneelit ja moottorin käynnistyspiirit 63 A asti
• Jälkiasennusprojektit, joissa kuparin poikkileikkaus on tuntematon ja joissa on tiukat lämpörajat
• Kolmivaiheiset jakelusyöttimet vesipumpuille, kompressoreille ja hisseille

LVI-alan insinöörit määrittävät D-käyrän MCB:t käsittelemään invertteriohjattujen kompressorien syöttöä. Palvelinkeskusympäristöissä AC MCB:t sijoitetaan PDU:iden hyötytulopuolelle pienempien tasavirtasuojausyksiköiden ylävirtaan. Samaa tuoteperhettä voidaan käyttää sähköajoneuvojen latauskaapeissa, aurinkopaneelilaatikoissa ja akkujärjestelmissä, joissa on AC-lähtö.

Hankintapäälliköt hyötyvät Soutya-tuotteiden hallitustason yhteensopivuudesta. Koska AC-pienivirtakatkaisija noudattaa standardoituja asennusmittoja ja liitinväliä, vaihdot voidaan lajitella olemassa oleviin kotelointimalleihin ilman uudelleenporausta tai virtakiskoosien vaihtamista. Tämä on arvokasta, kun hallinnoit useita sivustoja, jotka käyttävät sekalaisia ​​vanhoja brändejä.

Soutyan asema teollisena jakelijana tarkoittaa myös sitä, että näytteet, määräkatkot ja tekninen dokumentaatio voidaan järjestää www.soutyaele.com kautta. Useimpiin tiedusteluihin vastataan täydellisillä tietolomakkeilla ja tyyppitestisertifikaateilla, mikä poistaa konfigurointiviiveet projektin suunnittelusta.

Viitteet

[1] IEC 60898-1. Sähkövarusteet - Katkaisijat ylivirtasuojaukseen kotitalous- ja vastaaviin asennuksiin - Osa 1: Katkaisijat vaihtovirtaa varten. Operaatio [S]. 2019

[2] IEC 60898-2. Sähköiset lisävarusteet - Katkaisijat ylivirtasuojaukseen kotitalous- ja vastaaviin asennuksiin - Osa 2: Tasavirtakytkimet. Operaatio [S]. 2019

[3] GB/T 10963.1-2020. Sähköiset lisävarusteet - Katkaisijat ylivirtasuojaukseen kotitalous- ja vastaaviin asennuksiin - Osa 1: Katkaisijat vaihtovirtaa varten. Operaatio [S]. 2020.
