DC Drawout-tyypin isolaattorikytkin

SYDSC-32 DC Drawout-tyyppinen isolaattorikytkin, toimittaa kiinalainen valmistaja Zhejiang Soutya New Energy LLC on 1500 V DC, 32 A pyörivä eristin kaksinkertaiset pyörivät koskettimet, jotka varmistavat valokaaren nopean sammumisen ja korkea luotettavuus. Oikosulkusuojatuksi 1200 A ja 8 mm kosketinväli, se on suunniteltu turvalliseen piirien eristämiseen aurinkoyhdistimessä laatikot, akkunauhat ja energian varastointijärjestelmät.

Ominaista

Kaksikosketin pyörivä liitäntä
IP66 suojaus
Ei-napaisuus
Lyhyt kaari
Paloa hidastava materiaali

Sovellusskenaariot

1.PV Combiner Boxes

Kiinnitetty kielien ja invertterin väliin, pyörivä kahva samanaikaisesti irrottaa positiiviset ja negatiiviset johtimet; kaksoiskatkoskontaktit tarjoaa 1500 V DC kaarivapaan eristyksen ja antaa asentajille näkyvän tauon tarvitaan turvalliseen huoltoon.

2.Akun energian varastointi DC-paneelit

Akkuklusterin virtakiskoon asennettu eristin voi keskeyttää akkupuolen tasavirta yhdellä nopealla liikkeellä; sen 1200 A oikosulku luotettavuus kestää käänteisiä vikavirtoja hätätilanteessa sammutuksia.

3. Nopeasti latautuvat paalut

800 V:n pikalaturien sisällä 4-napainen versio erottaa kaksi toisistaan riippumatonta akkusyötteet. Ei-napainen rakenne tukee kaksisuuntaista lataus/purkaus, kun taas IP66-kotelointi takaa pitkän käyttöiän ulkona luotettavuus.

4. Commercial & Utility-Scale Invertter DC sivut

Kun invertteri tarvitsee huoltoa tai vaihtoa, SYDSC-32 antaa selvän ilmoituksen katkeamispiste, joka estää valokaaren vaurioitumisen liittimissä, ja toimii -40 °C:n ja -40 °C:n välillä +85 °C aavikolle tai korkeille kasveille.

5. Konttivaraston alayksiköt

Käytetään klusteritason huoltokytkimenä yhdessä sulakkeiden tai katkaisijoiden kanssa, se luo kaksivaiheisen eristysjärjestelmän – sulake ja eristin – rajoittaen katkoksia laajuus ja järjestelmän yleisen saatavuuden parantaminen.

Tekninen parametri

Johdon parametrit

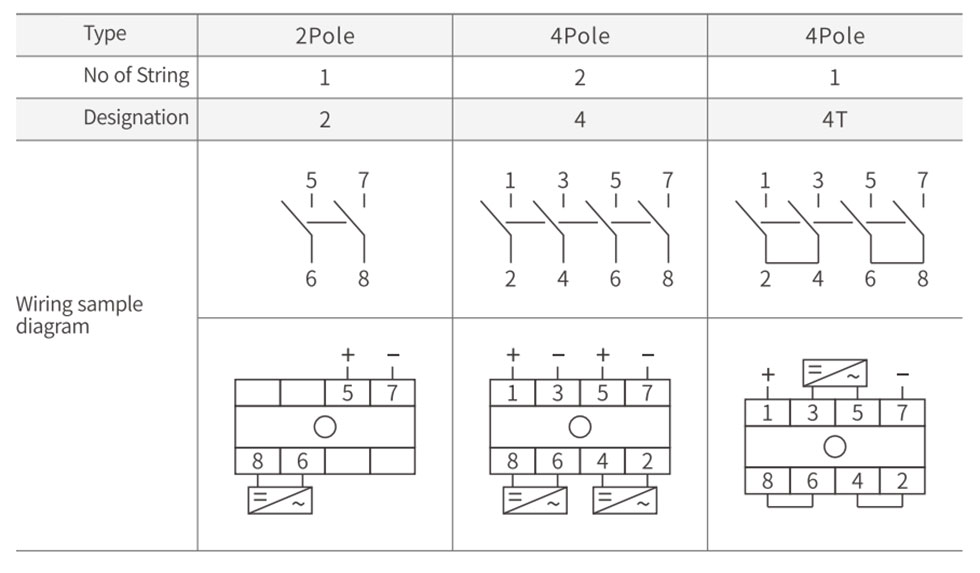

Kytkentäkaavio

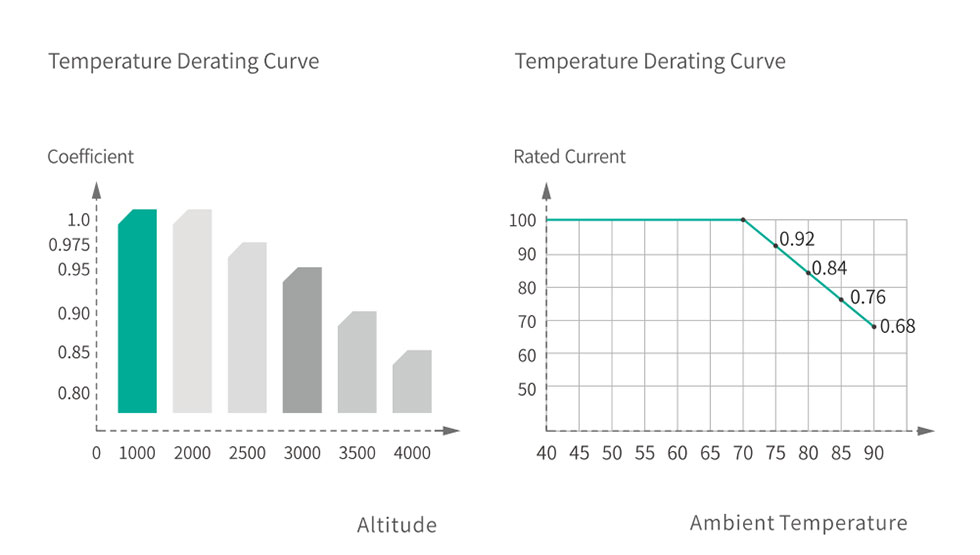

Alennuskäyrä

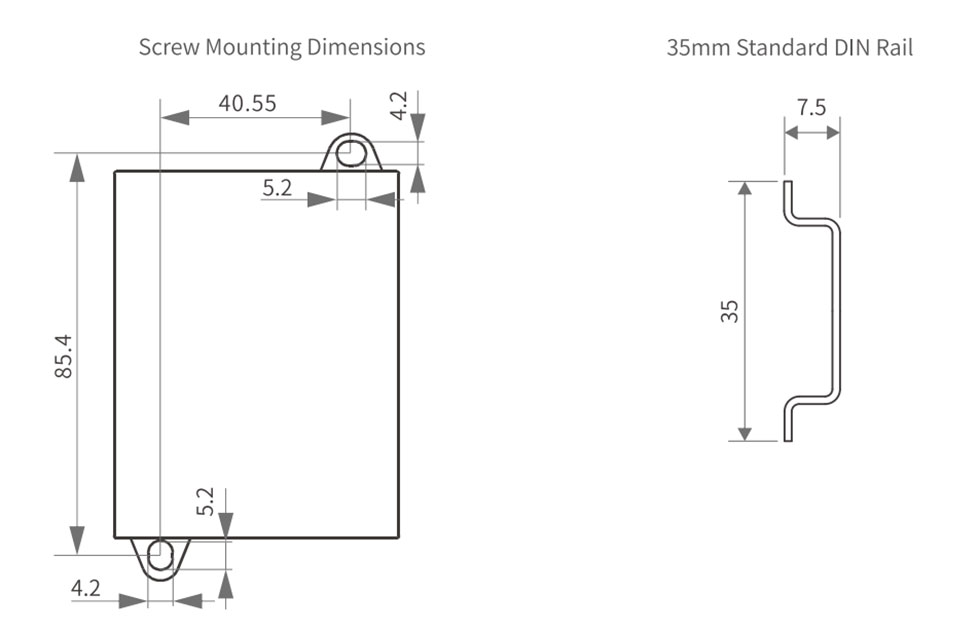

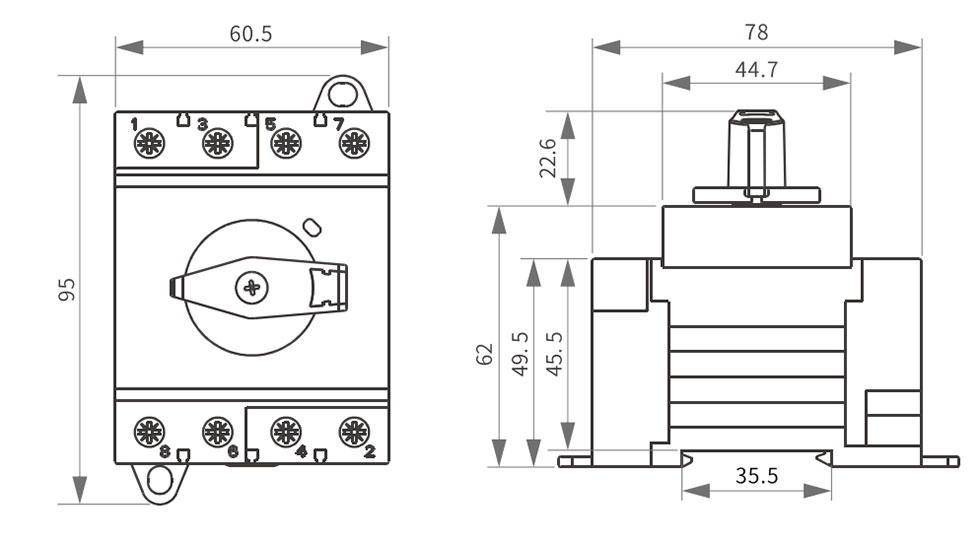

Ulkonäkö ja asennusmitat
