PV-valvontalaatikko

Kiinalaisen valmistajan Zhejiang Soutya New Energy LLC:n toimittama SYCM7 PV Monitoring Box IP65 -kotelo sisältää omistettu tiedonkeruu aurinkosähkö- ja energianvarastointijärjestelmän seurantaa varten. Se mahdollistaa Liitäntöjen yhdistäminen, protokollan muuntaminen, tiedonkeruu, tietojen tallennus, keskitetty valvonta ja keskitetty erilaisten laitteiden huolto aurinkosähkö- ja energian varastointijärjestelmissä.

Verkkosovellukset

Soveltuu aurinkosähkö- ja energianvarastointijärjestelmiin:

1. Tukee lähipään toimintaa mobiilisovelluksen kautta sisäänrakennetun WLANin kautta.
2. Tukee verkkoa Rs485:n kautta:
- Yhdistetään Huawei-invertteriin, PID-laitteeseen ja muihin laitteisiin.
- Yhdistetään kolmannen osapuolen inverttereihin, ympäristönvalvontalaitteisiin, laatikkosähköasemeihin (STS) ja mittareihin käyttämällä standardi Modbus-RTU-protokolla. - Yhdistetään mittareihin DL/T645-protokollalla.
- Yhdistetään laitteisiin käyttäen standardia IEC103-protokollaa.
3. Tukee verkkoa Ethernetin kautta invertterien, älykkäiden energian varastointiohjaimien (Smart PCS) yhdistämiseksi, älykkäiden merkkijonoenergian varastointijärjestelmät, MBUS CCO ja STS.
4. Tukee MBUS-verkkoa Huawei-invertterien ja PID-PVBOXin yhdistämiseksi, jotka tukevat MBUS-viestintää.
5. Tukee kaksitasoista redundanttia verkkoa luotettavaa siirtoa varten.
6. Tukee yhteyttä hallintajärjestelmiin:
- Yhdistetään hallintajärjestelmiin tai kolmannen osapuolen laitteisiin Modbus-TCP-protokollaa käyttäen kiinteän tai langattoman verkon kautta.
- Yhdistetään hallintajärjestelmiin tai kolmannen osapuolen laitteisiin IEC104-protokollaa käyttäen kiinteän verkon kautta lähiverkossa.
- Yhdistetään hallintajärjestelmiin tai kolmannen osapuolen laitteisiin GOOSE-protokollalla langallisen verkon kautta.

Huomautus:
Ei tue verkottumista 4G/3G/2G- tai LTE-yksityisten verkkojen kautta yhteyden muodostamiseksi IEC104-protokollaa käyttäviin hallintajärjestelmiin.

Tyypilliset verkkoskenaariot

Tukee kuiturengasverkkoa, kuitutähtiverkkoa ja Ethernet-tähtiverkkoa.

1. Kuiturengasverkko

Huomautus:
SmartLoggereista koostuva kuiturengasverkko voi yhdistää jopa 15 SmartLoggeria, joista jokainen voi muodostaa yhteyden invertterit, ympäristönvalvontalaitteet, mittarit ja muut laitteet.
Kuitukytkimen on tuettava tavallista RSTP-protokollaa ja oltava käytössä. Aseta kytkimen siltaprioriteetti korkeammaksi kuin SmartLoggerin 0x8000 (suositus: 0x7000; mitä pienempi arvo, sitä korkeampi sillan prioriteetti). Kokoonpano RSTP-menetelmää ja siltaprioriteettia koskevaa menetelmää on neuvoteltava valmistajan kanssa. Jos kytkin ei tue RSTP:tä, kuiturengasverkko on muutettava ketju- tai tähtitopologiaksi.
Useita kuiturengasverkkoja voidaan yhdistää Ethernet-kytkimen kautta ja liittää sitten hallintajärjestelmään.

2. Kuitu- tai Ethernet Star -verkko

Huomautus:
Useita SmartLoggereja voidaan yhdistää Ethernet-kytkimen kautta ja liittää sitten hallintajärjestelmään.
Kun SmartLoggers liitetään Ethernet-kytkimeen kuidun kautta, suurin tiedonsiirtoetäisyys on 12 kilometriä (ja valinnainen 100 Mbps optinen moduuli) tai 10 kilometriä (valinnainen 1 Gbps optinen moduuli); kun liitetty Ethernetin kautta kaapeli, suurin etäisyys on 100 metriä.
SmartLogger tukee langatonta verkkoa, mukaan lukien 4G/3G/2G- ja LTE-yksityiset verkot.

3.4G verkko

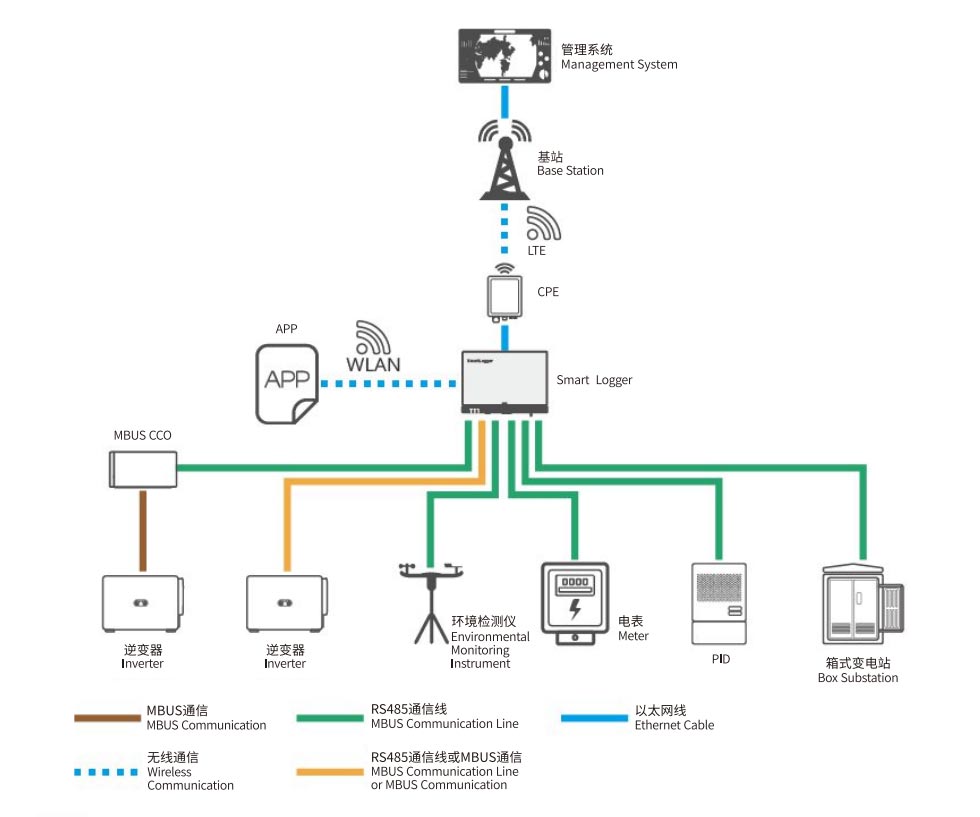

4.LTE Private Network Networking

Huomautus:
SmartLoggerin WAN-portti muodostaa yhteyden CPE:hen (asiakashuonelaitteisto) POE-moduulin ja POE-piikin kautta. suojelija.
SmartLoggerin IP-osoite ja CPE:n IP-osoite on asetettava samassa aliverkossa.
