DC AFCI -yhdistimen laatikko 12 in 1 ulos

Kiinan toimittama 1500 V DC AFCI -yhdistimen laatikko 12 in 1 out valmistaja Zhejiang Soutya New Energy LLC on 1500 V DC Valokaarivikasuojattu aggregaatioyksikkö, joka on rakennettu sähkön mittakaavan aurinkosähköihin. Valettu jauhemaalatusta, UV-kestävästä alumiiniseoksesta ja sinetöity IP65-luokkaan kotelo kestää rannikon suolasumua ja aavikon hiekkamyrskyjä ilman korroosiota tai veden sisäänpääsyä. Sisäisesti kaksitoista DC PV -sulaketta antavat yksilöllisen merkkijonon ylivirtasuoja, kun taas lämpömagneettinen valettu kotelo 250 A:n katkaisija (MCCB) tarjoaa oikosulun ja ylikuormituksen eristäytyminen. DC-kontaktori mahdollistaa etäkatkaisun invertteristä tai SCADAsta huone, ja kaksi luokan II SPD:tä (±/PE) puristavat indusoimat salamapiikit. An integroitu valvontaohjausyksikkö (MCU) ottaa näytteitä jokaisesta merkkijonosta kahteentoista Hall-ilmiövirtaanturia, kaksi jänniteanturia ja kaksi NTC-lämpötila-anturia anturit, jotka mahdollistavat reaaliaikaisen tehovertailun, kaarivian havaitsemisen ja nopea kosketusaukko 50 ms sisällä. Kaikki tiedot viedään erillisen kautta RS485-liitäntä Modbus-RTU-protokollalla ja edessä oleva LED/LCD-näyttö paikalliset hälytyskoodit ja merkkijonovirtahistogrammit. Tehdasjohdotettu positiivinen, negatiiviset ja PE-virtakiskot ylläpitävät luotettavaa maadoituksen jatkuvuutta, mikä tekee siitä box välttämätön älykäs eristys, suojaus ja datakeskus suurille aurinkosähköille alitaulukot 12 × 20 A tuloon asti.

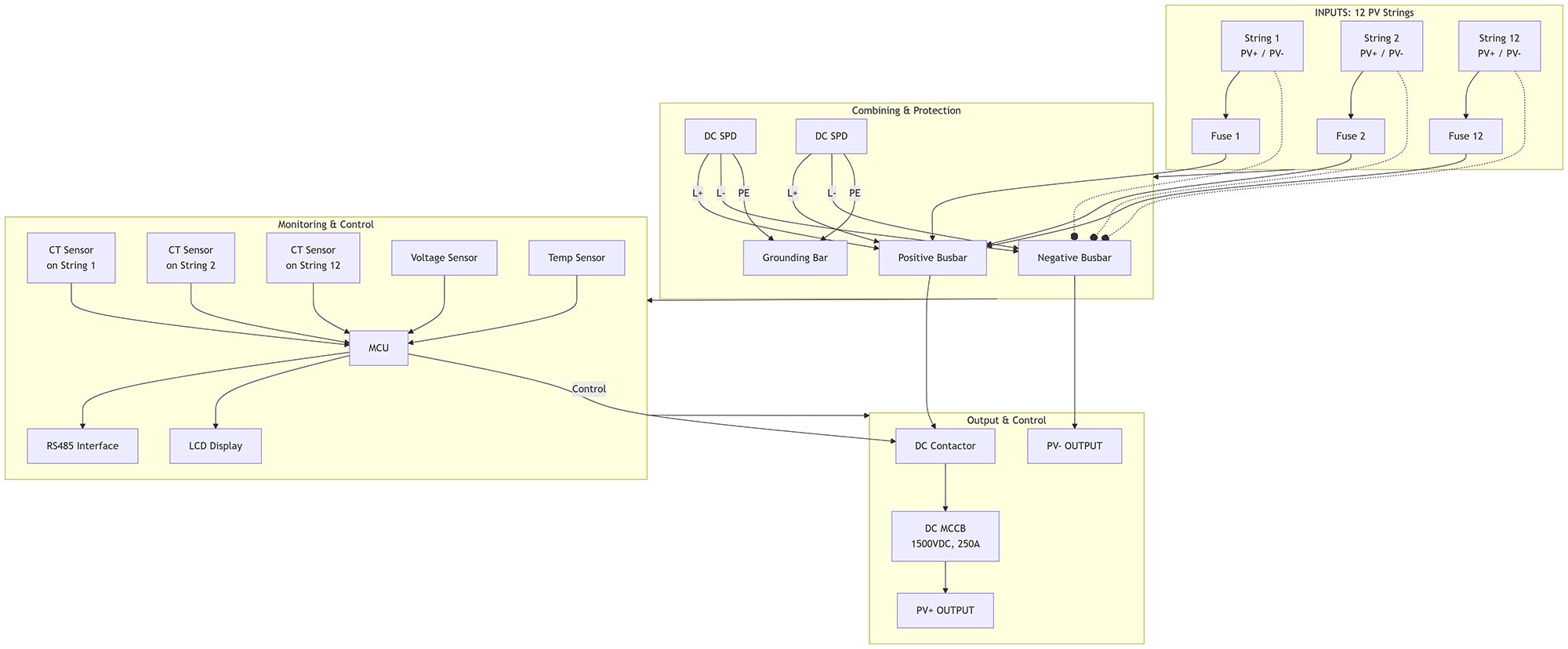

Kytkentäkaavio

Sovellusskenaariot

Utility-mittakaavainen PV-kenttä – Älykäs alitaulukkokeskitin

Jalustalla kiinnitetty seurantarivien väliin, laatikko yhdistää kaksitoista 1500 V:n joustoa yhdeksi 250 A homerun. Yksittäiset PV-sulakkeet eristävät vialliset jouset kun taas muottikotelon katkaisija tarjoaa oikosulun ja ylikuormituksen suoja; DC-kontaktori vastaanottaa nopean sammutussignaalin invertteri tai SCADA, joka avaa ryhmän 50 ms:n sisällä. Twin SPD:t pitävät salaman kiinni jännitepiikit pitkillä tasavirtaajoilla ja MCU, jota syöttää 12 Hall-CT:tä, ilmoittaa kaarivian allekirjoitukset ja epätasapainotrendit RS485:n kautta valvomoon, vuokraus huoltohenkilöstö paikantaa viallisen moduulin ennen kuin tuotto laskee.

Suuri kaupallinen katto – Multi-MPPT-koontipiste

Laajojen tasaisten kattojen poikki painolastitettu teräsalustalla, kotelo syöttää a keskus 250 kW invertteri. Jännite- ja lämpötila-anturien seurantajono terveys; LCD näyttää reaaliaikaiset nykyiset histogrammit, jotta kiinteistön johtajat voivat vertaa MPPT-suorituskykyä avaamatta kantta. IP65 alumiini kestää 55 °C kattolämpöä ja sadetta, kun taas kontaktori mahdollistaa etäkatkaisun palomiesten turvallisuuden vuoksi kattotoimenpiteiden aikana.

Agrovoltaic-katos – Korotettu jäljitysyhdistelmä

Ripustettuna pylväspalkkeihin viljarivien yläpuolelle, yksikkö kestää kastelua sumu ja ammoniakkihöyryt. MCCB käsittelee pitkän kaapelin aiheuttaman kiireen kapasitanssi, kun seurantalaitteet käynnistyvät uudelleen auringon noustessa; lämpötila-anturit sisällä kotelossa ja kiskohälyttimessä, jos kotelon lämmön nousu ylittää 20 K, laukeaa vähennetty tehotila. Valokaarivian tunnistus estää sarjakaaret, jotka voisivat sytyttää kuivat lehdet, ja tiivis alumiinikotelo pitää pölyn ja hyönteiset jännitteisistä osista.

Teollisuuden mikroverkkopiha – DC-kytketyn varaston etuosa

Lattiakiinnitetty akkusäiliöiden viereen, yhdistäjä yhdistää 12 merkkijonoa 1500 V DC-väylään, joka syöttää PCS-laturin. Nykyiset anturit varmistavat tämän jokainen merkkijono osallistuu yhtä paljon lataussykleihin; jos poikkeama ylittää 5 % MCU antaa EMS:lle signaalin tasaamaan tai eristämään heikon merkkijonon. MCCB ja kontaktori tarjoaa kaksipisteeristyksen akun turvalliseen huoltoon SPD:t suojaavat herkkiä IGBT-pinoja salaman aiheuttamilta piikeiltä.
