1000 V DC Combiner Box 3 In 1 Out MCB tyyppi

500/1000 V DC Combiner Box 3 In 1 Out MCB-tyyppi, valmistaja Zhejiang Soutya New Energy LLC on erityisesti 1000 V DC PV -yhdistäjäyksikkö suunniteltu 3-merkkisiin aurinkosähköjärjestelmiin. Mukana palosuojattu PC kotelo IP66-suojauksella, laite varmistaa poikkeuksellisen kestävyyden ja luotettava suorituskyky vaativissa ulkoympäristöissä.

Tämä vankka yhdistäjä yhdistää olennaiset turvakomponentit, mukaan lukien yhden DC:n ylijännitesuoja (SPD), kuusi tasavirtasulakkeen pidikettä (jos yksittäinen suojaus jokaiselle kolmelle kielelle) ja yksi DC-pienipiiri katkaisija (MCB). Suunniteltu keskikokoisiin aurinkosovelluksiin, se tarjoaa kattava ylijännitesuoja ja ylikuormitussuoja DC-puolella aurinkosähköasennukset.

Konfiguraatio mahdollistaa kolmen PV-merkkijonon rinnakkaisliitännän samalla säilyttää jokaiselle merkkijonolle oma suojaus erillisen sulakkeen avulla. MCB tarjoaa keskitetyn piiriohjauksen ja kätevän katkaisun kyky huoltotoimenpiteisiin, mikä tekee tästä laitteesta ihanteellisen ratkaisun aurinkosähköjärjestelmiin, jotka vaativat tehostetun sähkösuojauksen ja toiminnallinen joustavuus kolmelle merkkijonokonfiguraatiolle.

Tekninen parametri

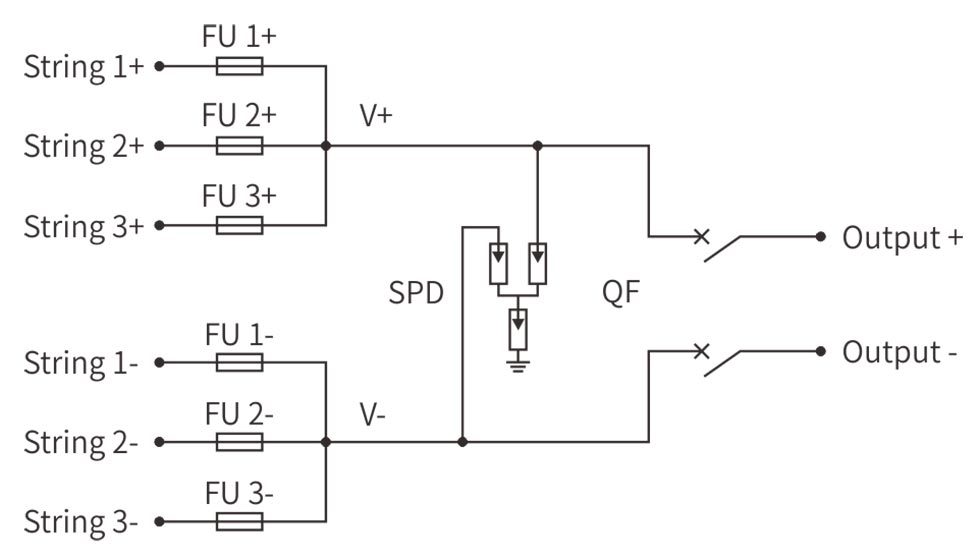

Kytkentäkaavio

Sovellusskenaariot

1. Keskikokoiset kaupalliset kattojärjestelmät

Ihanteellinen ostoskeskuksiin, keskikokoisiin tehtaisiin ja liikerakennuksiin vaatii kolme PV-merkkijonotuloa. 6 sulaketta (2 per merkkijono) varmistavat Yksilöllinen merkkijonosuojaus, kun taas MCB tarjoaa keskitetyn ohjauksen ja turvallinen katkaisu huoltotoimenpiteitä varten.

2. Maatalouden ja teollisuuden aurinkoenergiasovellukset

Soveltuu suuriin maatalousasennuksiin ja teollisuustiloihin kasteluverkkojen, käsittelylaitteiden ja varastointijärjestelmien virransyöttö. The 3-merkkinen kapasiteetti tukee korkeampia tehovaatimuksia säilyttäen samalla luotettava ylijännite- ja ylikuormitussuoja.

3. Pienet hyötykäyttöiset aurinkoprojektit

Täydellinen yhteisöllisiin aurinkopuutarhoihin ja pieniin hyötykäyttöön jossa kolme PV-merkkijonoa tarvitsevat konsolidoinnin. Vankka IP66-kotelointi varmistaa säänkestävyys ja kattava suojajärjestelmä ylläpitää verkkoa yhteyden luotettavuus.

4.Televiestintä ja etävoimalaitokset

Välttämätön suuremmille tietoliikennetukiasemille ja etäteholle lisäkapasiteettia vaativat sovellukset. Kolmen merkkijonon kokoonpano tarjoaa riittävän tehon telelaitteiden pidempään toimintaan ja seurantajärjestelmät.

5. Koulutus- ja oppilaitosten kampusasennukset

Soveltuu koulujen, yliopistojen ja hallintorakennusten toteuttamiseen keskikokoisia aurinkohankkeita. Turvaominaisuudet mukaan lukien yksittäiset nauhat sulake ja pääkatkaisijan suoja tekevät siitä sopivan julkiseen käyttöön pääsy ympäristöihin.
