1000 V DC Combiner Box 2 In 1 Out MCB tyyppi

1000 V DC Combiner Box 2 In 1 Out MCB-tyyppi, toimittaa Kiina valmistaja Zhejiang Soutya New Energy LLC on 1000 V DC aurinkosähkö merkkijonojen yhdistämisyksikkö, joka on rakennettu kompaktiin, tehokkaaseen ulkokäyttöön. Valettu UV-stabiloidusta polykarbonaatista ja sinetöity IP65, kotelo suojaa sisäiset komponentit pölyltä, kosteudelta ja pitkäaikaiselta auringonpaisteelta altistuminen. Sisällä neljä DC-sulakkeen pidikettä tarjoavat ylivirtasuojan kaksi tulomerkkijonoa, luokan II DC ylijännitesuojalaitteen (SPD) puristimet indusoitu transientit ja yksi kaksinapainen DC-pienivirtakatkaisija (MCB) tarjoaa sekä kuormanvaihdon että oikosulkueristyksen. Tehdasvalmiiksi johdotettu positiiviset, negatiiviset ja PE-väylät takaavat matalan impedanssin ekvipotentiaalin liimaus, kun taas 2-in 1-out -kokoonpano virtaviivaistaa kaapelointia pienissä katolla tai kolmen merkkijonon aliryhmiä. Suunnittelu tarjoaa turvallisen, näkyvän tauon ylläpitoeristys ja välttämätön merkkijonotason suojaus a tilaa säästävä seinäasennustila.

Tekninen parametri

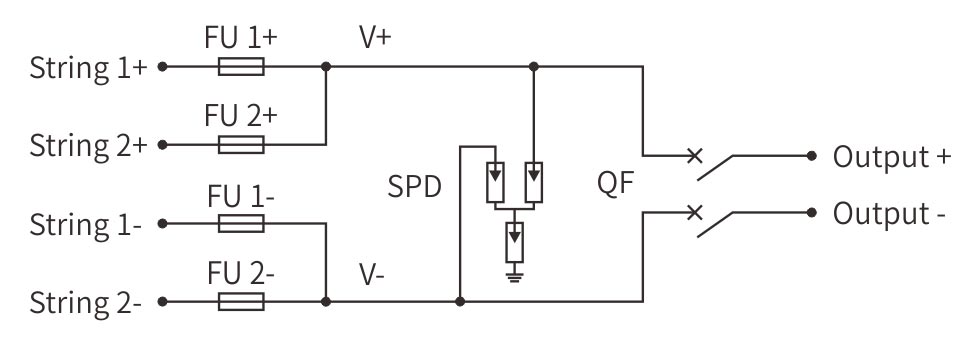

Kytkentäkaavio

Sovellusskenaariot

1.PV-merkkijonojen yhdistäminen – Pienet kattoryhmät

Moduulien alle tai kaiteen seinille asennettu laatikko yhdistää kaksi PV-merkkijonoa yhteen DC-lähtöön. Neljä sulakepidikettä tarjoavat yksilöllisen ketjun ylivirtasuoja, kun taas luokan II SPD-puristimet aiheuttivat ylijännitteitä lähellä oleva salamatoiminta. Edessä toimiva MCB tarjoaa näkyvän katkoksen eristys, mikä mahdollistaa turvallisen lukituksen invertterin huollon tai katolla interventioita.

2.Maatalouden tasavirtasyöttölaitteet – Kastelu- ja karjankasvatusjärjestelmät

Seinään asennettava pumpputaloihin tai navettaparveihin yksikkö tuottaa aurinkoenergiaa DC harjattomiin pumppuihin ja lypsylaitteisiin. IP66-tiiviste ei sisällä viljaa pöly ja korkeapainepesuvesi, ja integroitu MCB mahdollistaa nopean sammutus ennen kausiluontoisia varustetarkastuksia tai hihnan vaihtoa.

3. Telecom-suojat – Kriittinen viestintäteho

Torniyhdisteiden sisään sijoitettu yhdistin syöttää virtaa antavia tasavirtakiskoja radiopäät ja akkupankit. SPD suojaa herkkää RF-elektroniikkaa ohimeneviä ylijännitteitä vastaan, kun taas MCB toimii paikallisena katkaisijana teknikoille, jotka suorittavat tornimaadoitusmittauksia tai tasasuuntaajan vaihtoja.

4. Asuinklusteriryhmät – Kerrostalojen aurinkosähköhaarat

Kiinnitettynä metrin kaappeihin tai ullakkoristikkoihin, kotelo tiivistyy kaksi moduulimerkkijonoa jaettuun invertterikäyttöön. Paloa hidastava polykarbonaatti ja merkkijonotason sulakkeet lisäävät turvallisuutta asutuissa rakennuksissa, ja MCB antaa pelastushenkilöstölle yksi merkitty piste DC-puolen eristämiseksi aikana a tulipalotapahtuma.

5. Teolliset mikroverkon solmut – Varmuus- ja huippuparranajopiirit

Laippakiinnitetty alustaan, joka yhdistää PV:n haarukkalaturiin tai PLC-telineisiin, laatikko käsittelee 15 kW aurinkosyötön. Kahden merkkijonon ominaisuus sopii yhteen huippu-shaving kysyntäprofiilit ja koordinoidut SPD + MCB -parisuojat herkät taajuusmuuttajat sekä verkkopiikistä että invertterin kommutaatiomelusta.
