Miksi 200-4000A veitsikytkin on kriittinen valinta suurvirtatehoeristykseen

Abstrakti:Luotettava eristys on välttämätöntä teollisessa jakelussa, energian varastoinnissa, aurinkosähköjärjestelmissä, generaattoriasennuksissa ja muissa suurvirtasähkösovelluksissa. The200-4000A veitsikytkinalkaenSoutyaon suunniteltu tarjoamaan luotettava kytkentä ja näkyvä katkoseristys pienjännitejärjestelmille. Vankka rakenne, teräkokoonpanot eri virtaluokille, tinatut johtavat komponentit ja standardien GB/T 14048.3 ja IEC/EN 60947-3 mukaiset veitsikytkimet voivat tukea vaativia sähköeristysvaatimuksia ja yksinkertaistaa samalla huoltoa ja parantaa käyttöturvallisuutta.

Sisällysluettelo

• Mikä on 200-4000A veitsikytkin?
• Miksi suurvirtaeristys on tärkeää?
• Mitkä ovat 200-4000A veitsikytkimen tärkeimmät ominaisuudet?
• Mitkä ovat tärkeimmät tekniset tiedot ja kokoonpanot?
• Missä 200-4000A veitsikytkintä voidaan käyttää?
• Kuinka sinun pitäisi valita oikea veitsikytkin?
• Kuinka voit parantaa asennuksen ja huollon luotettavuutta?
• Usein kysytyt kysymykset
• Johtopäätös

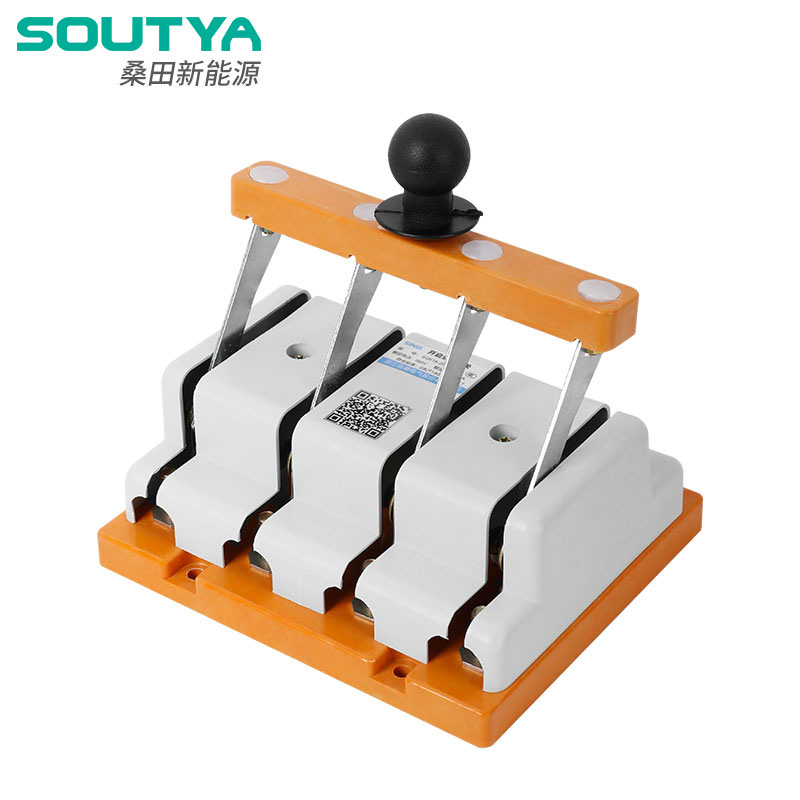

Mikä on 200-4000A veitsikytkin?

A 200-4000A veitsikytkinon pienjännitesähkönjakelujärjestelmiin tarkoitettu suurvirtakytkin- ja erotuslaite. Toisin kuin perinteinen ohjauskytkin, joka on suunniteltu ensisijaisesti toistuvaan käyttöön, veitsikytkin tarjoaa selkeän fyysisen eron johtavien komponenttien välillä avattaessa. Tämä näkyvä eristys voi olla erityisen arvokasta sähkötarkastuksen, huollon, huollon ja lukitus-/merkintätoimenpiteiden aikana.

Soutyan toimittama SYK18-sarja kattaa suurvirtasovellukset ja on suunniteltu käytettäväksi jakokaapeleissa, ohjauspaneeleissa, pääkatkaisuasennoissa, energian varastointijärjestelmissä, aurinkosähkölaitteistoissa, väyläosissa ja generaattoreihin liittyvissä asennuksissa. Valmistajan julkaisemat tekniset tiedot määrittelevät GB/T 14048.3 ja IEC/EN 60947-3 soveltuviksi standardeiksi.

Hankintaryhmille tämän tuotteen tärkein arvo ei ole pelkästään sen korkea nykyinen luokitus. Kytkimessä yhdistyvät virransiirtokyky suoraviivaiseen mekaaniseen rakenteeseen ja näkyvään katkoseristykseen, mikä tekee siitä sopivan sovelluksiin, joissa huoltohenkilöstö tarvitsee selkeästi tunnistettavan eristyskohdan.

Miksi suurvirtaeristys on tärkeää?

Sähköjärjestelmien kasvaessa myös virheellisen eristyksen seuraukset pahenevat. Teollisuuslaitokset, akkuenergian varastointijärjestelmät, aurinkosähkölaitokset ja generaattorijärjestelmät voivat sisältää huomattavia käyttövirtoja. Oikein valittu eristyslaite auttaa luomaan kontrolloidun erotuspisteen ennen huoltotöiden aloittamista.

Suurivirtaisella veitsikytkimellä voi olla useita käytännön etuja:

• Selkeä eristys:Fyysinen terän asento tarjoaa helposti tunnistettavan avoimen tilan.
• Huoltotuki:Erillinen katkaisupiste voi yksinkertaistaa suunniteltuja huoltotoimenpiteitä.
• Suurvirran yhteensopivuus:Mallit voidaan valita nykyisten asennuksen vaatimusten mukaan.
• Mekaaninen yksinkertaisuus:Peruskäyttömekanismi voi vähentää riippuvuutta monimutkaisista elektronisista ohjausjärjestelmistä.
• Järjestelmäintegraatio:Veitsikytkimet voidaan liittää jakelukaappiin, virtakiskojärjestelmiin, ESS-laitteisiin ja generaattorisovelluksiin.

Esimerkiksi Soutya kuvaa sovelluksia 0,4 kV:n energiavarastokaapeissa, joissa kytkin voidaan asentaa pääkatkaisijan jälkeen, jolloin PCS:n sammuttamisen jälkeen syntyy näkyvä eristysrako.

Mitkä ovat 200-4000A veitsikytkimen tärkeimmät ominaisuudet?

Suurvirtaveitsikytkimen suorituskyky riippuu enemmän kuin sen nimellisampeerista. Kosketinrakenne, paine, johtavat materiaalit, mekaaninen rakenne ja asennusolosuhteet vaikuttavat pitkällä aikavälillä.

1. Erilaiset teräkokoonpanot

Soutyan tuotetietojen mukaan 200A ja 400A versioissa käytetään yksilappuja ja 600A, 1000A ja 1500A versioissa kaksoisteriä. Tämä konfiguraatio mahdollistaa johtavan rakenteen mukauttamisen eri virtatasoihin ja mekaanisiin vaatimuksiin.

2. Tehostettu kosketuspaine

Lehtijouset on asennettu terien molemmille puolille kosketuspaineen ylläpitämiseksi. Vakaa kosketuspaine on tärkeä, koska huono kosketus voi lisätä vastusta, tuottaa lämpöä ja heikentää sähkön luotettavuutta.

3. Tinatut sähköä johtavat komponentit

Terät, liitoslevyt ja koskettimet ovat tinattuja. Pintakäsittelyn tarkoituksena on parantaa pintasuojausta ja johdinliitäntöjen kosketuskykyä, mikä on erityisen tärkeää vaativissa sähköympäristöissä.

4. Visible-Break Isolation

Yksi veitsikytkimen käytännöllisimmistä eduista on kyky visuaalisesti varmistaa, että johtava polku on erotettu. Tämä ominaisuus on erityisen hyödyllinen silloin, kun huoltohenkilöstö tarvitsee selkeän fyysisen osoituksen eristämisestä.

5. Suurvirtasuunnittelun joustavuus

Suuremmissa asennuksissa virtaluokat voivat ulottua tuhansiin ampeereihin. Tämä tekee tuotekategoriasta merkityksellisen suuritehoisille virtakiskojärjestelmille, suurille energian varastointilaitteille, laitosinfrastruktuurille ja generaattorisovelluksille.

Mitkä ovat tärkeimmät tekniset tiedot ja kokoonpanot?

Kun arvioidaan a200-4000A veitsikytkin, ostajien tulee vertailla sähkötehoa, terien järjestelyä, suunniteltua käyttökohdetta, asennuspaikkaa ja sovellettavia standardeja sen sijaan, että valitsisivat mallin pelkästään virran enimmäismäärän perusteella.

Koska julkaistu tuotesivu ei sisällä kaikkia yksityiskohtaisia ​​sähköparametreja jokaiselle luokitukselle 4000A asti, ostajien tulee pyytää tarkat tekniset tiedot tarvittavasta virrasta, jännitteestä, napajärjestelystä, asennustavasta ja sovelluksesta ennen tuotantotilauksen tekemistä.

Missä 200-4000A veitsikytkintä voidaan käyttää?

Laaja virta-alue tekee tämän tyyppisestä kytkimestä sopivan useisiin suurvirtasähköisiin sovelluksiin. Soutya yksilöi erityisesti useita edustavia skenaarioita.

Teollisuuden energian varastointijärjestelmät

Teollisissa ESS-kaapeissa veitsikytkin voi toimia näkyvänä katkaisupisteenä pääkatkaisijan jälkeen. Tämän ansiosta teknikot voivat luoda selkeästi tunnistettavan erotuskohdan huollon aikana.

Pienjänniteväylän osan eristys

Suurivirtaisia ​​versioita, kuten 2000A, 2500A ja 3150A, voidaan käyttää väyläliitoseristyssovelluksissa. Soutya kuvailee näitä kokoonpanoja soveltuviksi pienjänniteväyläosuussovelluksiin, joissa mekaaninen eristäminen on tärkeää.

PV Combiner Box sovellukset

Räätälöityjä kokoonpanoja voidaan käyttää DC-eristykseen aurinkosähköjärjestelmissä. Kun kytkintä käytetään aurinkosähköympäristössä, se on kuitenkin valittava erityisesti järjestelmän jännitteen, DC-kytkentävaatimusten, valokaaren ominaisuuksien ja sovellettavien standardien mukaan.

Generaattorin ja apuohjelman eristäminen

Veitsikytkimet voidaan sijoittaa myös ennen automaattista siirtokytkintä generaattorisovelluksissa. Fyysinen eristyspiste voi auttaa estämään tahattoman takaisinsyötön huoltotoimenpiteiden aikana. Soutya tunnistaa yhdeksi sovellusesimerkiksi 3150A:n konfiguraation generaattorijärjestelmille.

Kuinka sinun pitäisi valita oikea veitsikytkin?

Suunnittelu- ja hankintatiimeiltä oikean mallin valinta edellyttää järjestelmätason arviointia. Harkitse seuraavia tekijöitä:

1. Nimellisvirta:Määritä jatkuva käyttövirta ja vaadittu suunnittelumarginaali.
2. AC- tai DC-sovellus:Varmista, sopiiko valittu kokoonpano nimenomaan aiotulle virtatyypille ja jännitteelle.
3. Jänniteluokitus:Tarkista yhteensopivuus todellisen järjestelmäjännitteen kanssa.
4. Oikosulkukestävyysvaatimukset:Arvioi mahdollinen vikavirta ja vaadittu kestoaika.
5. Terän kokoonpano:Varmista, onko yhden vai kahden terän järjestely sopiva.
6. Asennus mitat:Tarkista kaappitila, virtakiskojärjestely, liittimet ja käyttöpääsy.
7. Toimintatapa:Harkitse kahvan sijaintia, etuosan toimintaa, lukitusta ja lukitusta/merkintää koskevia vaatimuksia.
8. Standardit ja sertifiointi:Vahvista kohdemarkkinoiden ja hankkeen vaatimien standardien noudattaminen.

On myös tärkeää erottaa veitsikytkin katkaisijasta. Veitsikytkin valitaan ensisijaisesti kytkentä- ja eristystoimintoihin, eikä sitä pitäisi automaattisesti pitää ylivirta- tai oikosulkusuojauksen korvikkeena. Järjestelmäsuunnittelijoiden tulee koordinoida se asianmukaisten ylä- ja loppupään suojalaitteiden kanssa.

Kuinka voit parantaa asennuksen ja huollon luotettavuutta?

Jopa tukeva veitsikytkin voi toimia huonosti, jos se on asennettu väärin tai sitä ei ole huollettu riittävästi. Sähköinsinöörien ja huoltotiimien tulee noudattaa valmistajan asennusohjeita ja soveltuvia sähköturvallisuusmääräyksiä.

• Varmista, että kytkimen luokitus vastaa todellisia järjestelmävaatimuksia.
• Varmista, että kaikki liitännät on kiristetty kunnolla valmistajan määrittelemien vaatimusten mukaisesti.
• Tarkasta kosketuspinnat säännöllisesti likaantumisen, hapettumisen, ylikuumenemisen tai epänormaalin kulumisen varalta.
• Tarkista, että käyttömekanismi liikkuu tasaisesti ilman liiallista vastusta.
• Säilytä riittävä välys ja estä vahingossa kosketus jännitteisten osien kanssa.
• Käytä asianmukaisia ​​lukitus-/merkintämenetelmiä huollon aikana.
• Älä koskaan käytä kytkintä sen määritetyn sähköarvon tai käyttöolosuhteiden ulkopuolella.

Kriittisissä asennuksissa säännöllinen tarkastus tulisi sisällyttää paikan ennaltaehkäisevään huolto-ohjelmaan. Pätevän henkilöstön tulee tutkia kaikki epänormaalit lämpötilan nousut, värimuutokset, vaurioituneet eristeet, löysät liitännät tai mekaaniset muodonmuutokset.

Usein kysytyt kysymykset

Mitkä nykyiset luokitukset ovat saatavilla 200-4000A veitsikytkimelle?

Tuotesarja kattaa laajan 200-4000A valikoiman. Julkaistulla sivulla yksilöidään erityisesti yhden siiven kokoonpanot 200A ja 400A ja kahden terän kokoonpanot 600A, 1000A ja 1500A. Korkeampia vaatimuksia varten ostajien tulee vahvistaa tarkka malli ja kokoonpano valmistajalta.

Mitä standardeja SYK18-veitsikytkin noudattaa?

Soutya toteaa, että SYK18-sarja on suunniteltu standardien GB/T 14048.3 ja IEC/EN 60947-3 mukaisesti. Hankekohtaiset sertifiointi- ja vaatimustenmukaisuusvaatimukset tulee vielä vahvistaa ennen hankintaa.

Voiko veitsikytkin korvata katkaisijan?

Ei yleisesti. Veitsikytkin on tarkoitettu pääasiassa kytkemiseen ja eristämiseen. Katkaisijat tarjoavat suojatoimintoja, kuten ylikuormituksen katkaisun ja oikosulkutilanteen. Nämä kaksi laitetta voivat toimia yhdessä osana koordinoitua sähköturvajärjestelmää.

Mihin suurvirtaveitsikytkin yleensä asennetaan?

Tyypillisiä käyttökohteita ovat teolliset ESS-kaapit, pienjänniteväyläosat, aurinkosähkölaitteet, jakelukotelot, ohjauspaneelit, generaattorijärjestelmät ja pääkytkimet.

Mitä minun pitäisi varmistaa ennen 200-4000A veitsikytkimen ostamista?

Vahvista nimellisvirta, käyttöjännite, AC/DC-sovellus, napajärjestely, oikosulkukestävyysvaatimus, asennusmitat, liitäntätapa, toimintamekanismi, standardit ja kaikki projektikohtaiset sertifiointivaatimukset.

Johtopäätös

The200-4000A veitsikytkinon käytännöllinen ratkaisu suurvirtakytkentöihin ja näkyvään sähköeristykseen, jossa luotettava mekaaninen toiminta ja selkeä huoltoerottelu ovat tärkeitä. Soutyan SYK18-sarjassa yhdistyvät useita virtakonfiguraatioita, lehtijousikosketinpaine, tinatut johtavat komponentit ja sovellukset, jotka kattavat teolliset ESS-järjestelmät, PV-järjestelmät, pienjänniteväyläosat ja generaattoriasennukset. Insinööreille ja hankinta-ammattilaisille oikean mallin valinnan tulee aina alkaa todellisista sähköparametreista ja projektin turvallisuusvaatimuksista.

Jos hankit luotettavaa suurvirtaeristysratkaisua teolliseen, kaupalliseen, aurinkosähkö-, ESS- tai generaattoriprojektiin,ota meihin yhteyttäkeskustellaksesi tarvittavasta virran arvosta, jännitteestä, kokoonpanosta, käyttöolosuhteista ja teknisistä tiedoista. Soutya voi auttaa sinua arvioimaan sopivan veitsikytkinratkaisun sähköjärjestelmääsi ja tarjoamaan ammattimaista tukea hankintatarpeisiisi.
