High Voltage DC miniatyyri katkaisija

Kiinalaisen valmistajan Zhejiang Soutya New Energy LLC:n toimittama SYB5-40P High Voltage DC Miniature Circuit Breaker tarjoaa 1 500 V:n tasavirtapiirin suojauksen.
Tärkeimmät ominaisuudet
• Korkeajännitekapasiteetti: yksinapainen 500 V DC, jopa 1 500 V DC – vähemmän kieliä, alhaisemmat kustannukset.
• Polarisoimaton, kaksisuuntainen suojaus nopeuttaa ja helpottaa asennusta.
• Kaksinkertaiset koskettimet erittäin leveällä kosketinvälillä ylivertaisen turvallisuuden takaamiseksi.
• Ihanteellinen aurinkosähköjärjestelmien DC-yhdistäjärasioihin.

Lähetä kysely

Tuotteen Kuvaus

Kiinan toimittama SGB5-40P suurjänniteDC-pienivirtakatkaisija valmistaja Zhejiang Soutya New Energy LLC, on 1500 V DC, kaksisuuntainen ja polarisoimaton minikatkaisija 1,5 kA:n katkaisijalla, ihanteellinen PV, BESS ja EV-laturin suojaus.

Ominaista

mikroverkot.
Ei-napainen, kaksisuuntainen suojaus;
Ylikuormitussuoja;
Lyhyt kaari;
Oikosulkusuojaus;
Korkea katkaisukyky;

Sertifikaatit: CB, CE, TUV, UKCA

Sovellusskenaariot

SGB5-40P korkeajännitteinen tasajännitekatkaisin säästää tilaa, turvallinen, kaksisuuntainen suojaus 1 500 V DC uusiutuvaa energiaa käyttäville järjestelmille – PV, tallennustila, sähköautojen laturit ja tasavirta

1. PV DC -yhdistimen laatikot

– 1500 V DC mahdollistaa pidemmät kielet ja leikkaa niiden määrää yhdistäjä laatikot; kaksisuuntainen suoja kahvat peruuttaa yöaikaan virrat.

2. Kaupalliset / asuinkäyttöiset akkutelineet

– Polarisoimaton johdotus yksinkertaistaa akun rinnakkaistamista tai vaihtoa moduulit; lämpömagneettinen laukaisu eristää nopeasti lataus-/purkaushäiriöt.

3. 150 kW+ DC-pikalatausasemat

– 18 mm leveä DIN-kisko sopii kompakteihin latauskaappiin; 1,5 kA katkaisukyky turvaa sisäisen tasavirtaväylän.

4. DC-mikroverkot ja datakeskuksen DC-jakelu

– Suojaa 750 V / 1 000 V / 1 500 V DC haaroituspiirejä; B, C tai D käyrät sopivat erilaisiin kuormitusprofiileihin.

5. Korkealla tai ulkona hajautettu PV

– Toimii -30 °C - +70 °C ilman vähennystä 2 000 metriin asti korkeus, sopii ankariin ympäristöihin.

Tekninen parametri

Malli		SGB5-40P
napa		1P	2P	3P	4P
Nimelliskäyttöjännite Ue		500VDC	1000VDC	1500VDC	1500VDC

Suurin kehysvirta		40A
Nimellisvirta In		6A, 10A, 16A, 20A, 25A, 32A, 40A
Nimelliseristysjännite Ui		1000VDC		1500VDC
Nimellisimpulssinkestojännite Uimp		8kV

Laukaisuominaisuudet		B/C/D
Laukaisutyyppi		Lämpömagneettinen
Toiminnallinen katkaisukapasiteetti Ics		1,5 kA (DC)

Lopullinen katkaisukapasiteetti lcu		1,5 kA (DC)
Sähköinen käyttöikä
Todellinen keskiarvo		Keskimäärin 1000 kertaa
Normaali määritetty arvo		300 kertaa
Mekaaninen käyttöikä
Todellinen keskiarvo		≥15 000 kertaa
Normaali määritetty arvo		9700 kertaa
Ylijänniteluokka		Ⅲ
Saastumisaste		3
Suojaustaso		IP40; Pääte IP20
Kosteuden ja lämmönkestävyys		Luokka2
Suhteellinen kosteus		≤95 %
Tärinänkestävyys		IEC60068-2-6:n mukaan
Mekaaniset iskunkestävyysparametrit		IEC60068-2-27:n mukaan

Johdotuskapasiteetti		2,5-35 mm²
Johdon vääntömomentti		3,0 Nm
Käyttöympäristön lämpötila		-30 ℃ ~ +70 ℃
Varastointi Ympäristön lämpötila		-40 ℃ ~ +85 ℃
Asennusmenetelmä		DIN35
Korkeus		≤2000m
Paino		0,13kg/tanko
Ulottuvuus	Pituus	108 mm

	Leveys	18 mm	36 mm	54 mm	72 mm
	Korkeus	Max 78mm
Paketti	Kpl/laatikko	12	6	4	3

	Laatikko/laatikko	10
	Pahvi/lava	80
Varastointi		Tuote tulee varastoida hyvin ilmastoidussa varastossa suhteellinen kosteus enintään 80 % ja ympäristön lämpötila pitäisi olla -40 ℃ ja +80 ℃ välillä. Lisäksi ei pitäisi olla happamia, emäksisiä tai syövyttäviä kaasuja.

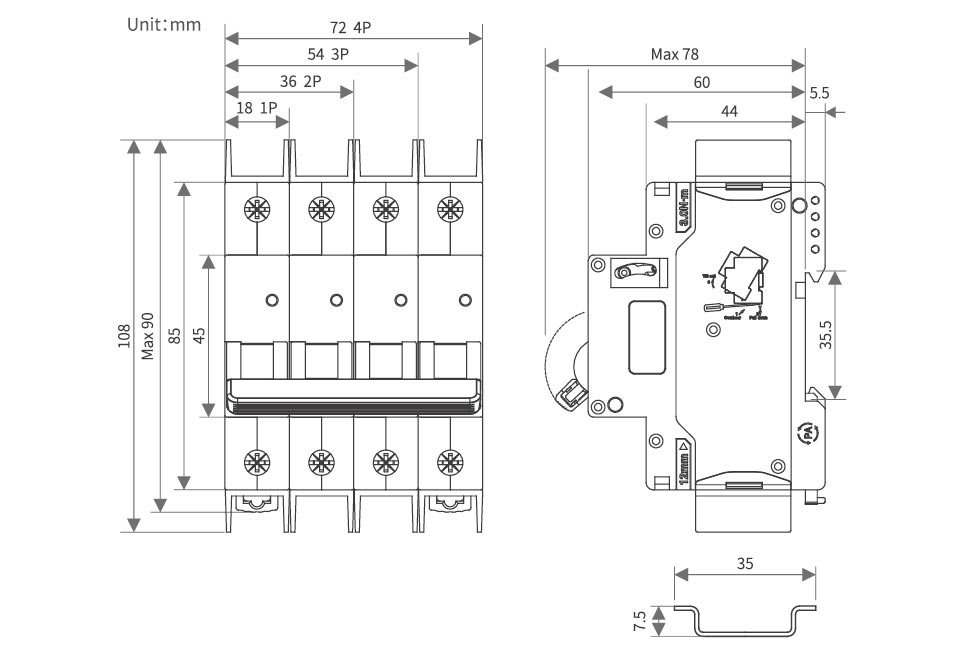

Ulkonäkö ja asennusmitat

High Voltage DC Miniature Circuit Breaker

DC kytkentäkaavio

High Voltage DC Miniature Circuit Breaker

Alennustekijä

Lämpötilan vähennyskerrointaulukko

Lämpötila	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Nimelliskäyttövirtakerroin	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Lämpötila	20℃	25℃	30℃	40℃	45℃	50℃	55 °C	60℃	65 °C	70℃
Nimelliskäyttövirtakerroin	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Korkeuden vähennyskerrointaulukko

Korkeus / m	2000	3000	4000	5000
Nimelliskäyttövirtakerroin	1	0.96	0.91	0.86
Nimelliskäyttöjännitekerroin	1	1	1	1
Nimellistehon taajuuden kestojännitekerroin	1	0.9	0.82	0.71
Nimellisimpulsinkestävyysjännitekerroin	1	0.9	0.82	0.71
Nimellisraja Oikosulkusegmentin kapasiteetti ja sähköinen käyttöikä Kerroin	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Alennuskerrointaulukko MCBS:n vierekkäiseen asennukseen

MCB:n numero	1	2~3	4~5	6~8	9-10
In≤25A kerroin	1	0.96	0.9	0.8	0.7
32A≤In≤63A kerroin	1	0.92	0.8	0.7	0.6

Lisävaruste

MX lisävapautuslaite
Nimellisohjausjännite Us	DC:24-48V AC:110-230V
Maksimi laukaisuaika	<10ms
Kelan vastus	5Ω
Rajoita virtaa	≥1,6A
Mekaaninen käyttöikä	10000 kertaa
Sähköinen käyttöikä	4000 kertaa
Johdon vääntömomentti	0,8 N ·m
Johdotuskyky	1,0 mm² Kova lanka
	1,0 mm² Pehmeä lanka, jossa on liitinkorvakkeet
Käyttölämpötila-alue	-30 ℃ ~ +70 ℃


Ympäristöolosuhteet	Siinä ei saa olla räjähtäviä vaarallisia aineita eikä haitallisia kaasuja tai johtavaa pölyä, jotka voivat syövyttää tai vahingoittaa eristystä
Kokoonpanoasento	Katkaisijan vasemmalle puolelle

Asennusehdot	DIN35mm vakiokiskoasennus

Apukosketin OF
Koskettimen katkaisukyky	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimi käyttöjännite	5V


Pienin käyttövirta	10mA


Nimelliseristysjännite	500V
Nimellisrajoitettu oikosulkuvirta Ik	1000A
Sovittu lämmitysvirta Ith	4A
Mekaaninen käyttöikä	10000 kertaa
Sähköinen käyttöikä	4000 kertaa
Johdon vääntömomentti	0,8 N ·m
Johdotuskyky	1,0 mm²
Yhteystietojen määrä	1 normaalisti auki, 1 normaalisti kiinni

Käyttölämpötila-alue	-30 ℃ ~ +70 ℃
Ympäristöolosuhteet	Siinä ei saa olla räjähtäviä vaarallisia aineita eikä haitallisia kaasuja tai johtavaa pölyä, jotka voivat syövyttää tai vahingoittaa eristystä

Kokoonpanoasento	Katkaisijan vasemmalle puolelle

Asennusehdot	DIN 35mm vakiokiskoasennus
