DC miniatyyri katkaisija

Kiinalaisen valmistajan Zhejiang Soutya New Energy LLC:n toimittama SYB5-80 DC -pienivirtakatkaisija tarjoaa suojan AC 230/400 V ja DC 300 ~ 1200 V piireille.
Tärkeimmät ominaisuudet
▶ Yhteinen AC:lle ja DC:lle (AC230/400V、DC300~1200V)
▶ Ei positiivista tai negatiivista napaisuuseroa, kaksisuuntainen suojaus, helpompi asentaa.
▶ Suuri katkaisu lyhyt kaari, parempi turvallisuus.

Lähetä kysely

Tuotteen Kuvaus

SYB5-80 DC miniatyyri katkaisija, toimittaa Kiinasta valmistaja Zhejiang Soutya New Energy LLC, on 300–1200 V DC ja 230/400 V AC kaksisuuntainen ja polarisoimaton minikatkaisija, 10 KA AC / 6KA DC-katkaisukyky, suunniteltu korkeajännitesuojaukseen PV:ssä järjestelmät, akkuenergian varastointijärjestelmät (BESS) ja sähköajoneuvot latauslaitteet.

Ominaista

Oikosulkusuojaus, ylikuormitussuoja
Lopullinen katkaisukyky: 10 KA AC / 6KA DC
Ei-napainen, kaksisuuntainen suojaus
Lyhyt kaari
Paloa hidastava materiaali

Sovellusskenaariot

1. Asuin- ja kaupalliset PV-yhdistelmälaatikot

Suojaa 300–1200 V DC merkkijonotuloja ja 230 V/400 V AC invertterilähtöjä; yksinapainen leveys kaksinkertaistaa tiheyden pienissä koteloissa.

2.PV-akkuhybridiinvertterit

Kaksisuuntainen, polaroimaton katkaisija 300–1200 V DC akkuväylän kahvoissa lataus- ja purkausvirrat ilman uudelleenjohdotusta.

3. Pienet DC EV -laturit (≤ 20 kW)

600–1200 V DC ulostuloväylän suojaus; 6 kA katkaisu poistaa kaariviat aikana plug-in/out-tapahtumat.

4.Televiestintä- ja datakeskusten tasavirtatelineet

Napayhdistelmät suojaavat 48 V/240 V/380 V palvelinta tai UPS-haaroja aina 1200 V DC; DIN-kiskokiinnitys säästää kaappitilaa.

5. Pienjännitteiset DC-mikroverkot

380–1200 V DC-jakelu LED-valaistukseen, puhaltimiin tai pumppuihin; B/C/D käyrät sopivat erilaisiin kuormitusominaisuuksiin.

6. Ankarat tai korkeat paikat

−30 °C - +70 °C, ei vähennystä 2 000 metriin asti, sopii IP66-koteloihin autokatokset, agrovoltaic ja kattolaitokset.

Tekninen parametri

Malli		SGB5-80

napa		1P	2P	3P	4P
Nimelliskäyttöjännite Ue		230 VAC	400 VAC	400 VAC	400 VAC
		300VDC	600VDC	900VDC	120VDC
Suurin kehysvirta		80A
Nimellisvirta In		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Nimelliseristysjännite Ui		690 VAC
		600V DC 900VDC 1200VDC
Nimellisimpulssinkestojännite Uimp		8kV

Laukaisuominaisuudet		B/C/D
Laukaisutyyppi		Lämpömagneettinen
Ics Toiminnallinen katkaisukyky lcs		7,5 kA (AC) 6 kA (DC)
Icu Äärimmäinen katkaisukyky lcu		10kA(AC)6kA(DC)
Sähköinen käyttöikä
Todellinen keskiarvo		Keskimäärin 4000 kertaa(AC)1000 kertaa(DC)

Normaali määritetty arvo		1500 kertaa (AC) 300 kertaa (DC)

Mekaaninen käyttöikä
Todellinen keskiarvo		≥15 000 kertaa
Normaali määritetty arvo		8500 kertaa (AC) 9700 kertaa (DC)

Ylijänniteluokka		Ⅲ
Saastumisaste		3
Suojaustaso		IP40; Pääte IP20
Kosteuden ja lämmönkestävyys		Luokka 2
Suhteellinen kosteus		≤95 %
Tärinänkestävyys		Perusteella IEC60068-2-6
Mekaaniset iskunkestävyysparametrit		Perusteella IEC60068-2-27

Johdotuskapasiteetti		25-35mm²
Johdon vääntömomentti		3,0 Nm
Käyttöympäristön lämpötila		-30 ℃ ~ +70 ℃
Varastointi Ympäristön lämpötila		-40 ℃ ~ +85 ℃
Asennusmenetelmä		DIN35
Korkeus		≤2000m
Paino		0,13kg/tanko
Ulottuvuus	Pituus	85 mm
	Leveys	18 mm	36 mm	54 mm	72 mm
	Korkeus	Max 78mm
Paketti	Kpl/laatikko	12	6	4	3
	Laatikko/laatikko	10
	Pahvi/lava	80
Varastointi		Tuote tulee varastoida hyvin ilmastoidussa varastossa suhteellinen kosteus enintään 80 % ja ympäristön lämpötila pitäisi olla -40 ℃ ja +80 ℃ välillä. Lisäksi ei pitäisi olla happamia, emäksisiä tai syövyttäviä kaasuja.

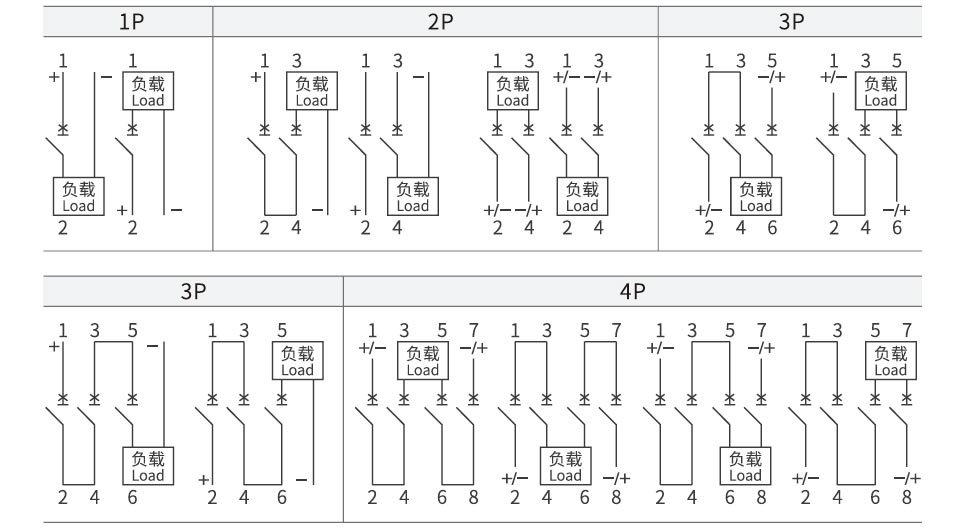

DC kytkentäkaavio

DC Miniature Circuit Breaker

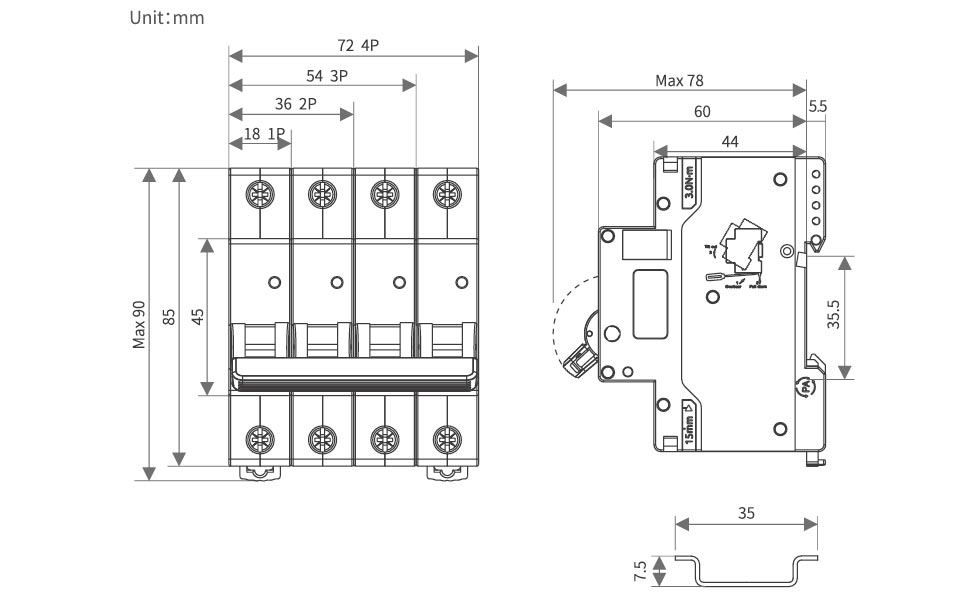

Ulkonäkö ja asennusmitat

DC Miniature Circuit Breaker

Alennustekijä

Lämpötilan vähennyskerrointaulukko

Lämpötila	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Nimelliskäyttövirtakerroin	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Lämpötila	20℃	25℃	30℃	40℃	45℃	50℃	55 °C	60℃	65 °C	70℃
Nimelliskäyttövirtakerroin	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Korkeuden vähennyskerrointaulukko

Korkeus / m	2000	3000	4000	5000
Nimelliskäyttövirtakerroin	1	0.96	0.91	0.86
Nimelliskäyttöjännitekerroin	1	1	1	1
Nimellistehon taajuuden kestojännitekerroin	1	0.9	0.82	0.71
Nimellisimpulsinkestävyysjännitekerroin	1	0.9	0.82	0.71
Nimellisraja Oikosulkusegmentin kapasiteetti ja sähköinen käyttöikä Kerroin	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Alennuskerrointaulukko MCBS:n vierekkäiseen asennukseen

MCB:n numero	1	2~3	4~5	6~8	9-10
In≤25A kerroin	1	0.96	0.9	0.8	0.7
32A≤In≤63A kerroin	1	0.92	0.8	0.7	0.6
80A≤In≤125A kerroin	1	0.9	0.8	0.7	/

Lisävaruste

MX lisävapautuslaite
Nimellisohjausjännite Us	DC:24-48V AC:110-230V
Maksimi laukaisuaika	<10ms
Kelan vastus	50
Rajoita virtaa	≥1,6A
Mekaaninen käyttöikä	10 000 kertaa
Sähköinen käyttöikä	4000 kertaa
Johdon vääntömomentti	0,8 N ·m
Johdotuskyky	1,0 mm² Kova lanka
	1,0 mm² Pehmeä lanka, jossa on liitinkorvakkeet
Käyttölämpötila-alue	-30 ℃ ~ +70 ℃


Ympäristöolosuhteet	Siinä ei saa olla räjähtäviä vaarallisia aineita eikä haitallisia kaasuja tai johtavaa pölyä, jotka voivat syövyttää tai vahingoittaa eristystä
Kokoonpanoasento	Katkaisijan vasemmalle puolelle

Asennusehdot	DIN35mm vakiokiskoasennus

Apukosketin OF
Koskettimen katkaisukyky	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimi käyttöjännite	5V
Pienin käyttövirta	10mA
Nimellinen eristysjännite	500V
Nimellisrajoitettu oikosulkuvirta	1000A
Sovittu lämmitysvirta Ith	4A
Mekaaninen käyttöikä	10 000 (kertaa)
Sähköinen käyttöikä	4000 (kertaa)
Johdon vääntömomentti	0,8 N ·m
Johdotuskyky	1,0 mm²
Yhteystietojen määrä	1 normaalisti auki, 1 normaalisti kiinni

Käyttölämpötila-alue	-30 ℃ ~ +70 ℃


Ympäristöolosuhteet	Siinä ei saa olla räjähtäviä vaarallisia aineita eikä haitallisia kaasuja tai johtavaa pölyä, jotka voivat syövyttää tai vahingoittaa eristystä
Kokoonpanoasento	Katkaisijan vasemmalle puolelle

Asennusehdot	DIN 35mm vakiokiskoasennus
