PV-verkkoon kytketty kaappi: Valintaopas kaupallisiin aurinkoprojekteihin

Mikä on aurinkosähköverkkoon kytketty kaappi ja miksi se on tarpeen?

PV-verkkoon kytketty kaappi, joka tunnetaan myös nimellä PV-yhdistimen laatikko tai invertterin AC-yhdistäjä, on sähkökotelo, joka yhdistää invertterin lähdön sähköverkkoon. Siinä on ylivirtasuojalaitteet, ylijännitesuojat, katkaisijat ja mittauslaitteet. Ilman tätä kaappia aurinkojärjestelmä ei voi turvallisesti liittää verkkoon. Se varmistaa, että aurinkosähköjärjestelmän teho toimitetaan paikallisten verkkosääntöjen ja turvallisuusstandardien mukaisesti.

Mitkä tekijät määräävät oikean kaapin PV-projektilleni?

Oikean aurinkosähköverkkoon kytketyn kaapin valinta edellyttää useiden parametrien arviointia:

• Nimellisjännite ja -virta:Yhdistä kaapin arvot invertterin lähtöön ja verkkoliitäntäpisteeseen.
• Tulojen määrä:Monikielisissä inverttereissä tai useissa inverttereissä kaapissa on oltava kaikki tulot.
• Suojalaitteet:Katkaisijat, sulakkeet ja ylijännitesuojalaitteet (SPD:t) on mitoitettava järjestelmää varten.
• Kotelon tyyppi:Ulkoasennukset vaativat IP65:n tai korkeamman; sisätiloissa voi olla IP20. Materiaali (polykarbonaatti, teräs) vaikuttaa kestävyyteen.
• Vaatimustenmukaisuusmerkit:Etsi IEC 61439-1/2, UL 1741, CE tai muita paikallisia sertifikaatteja.
• Valvontakyky:Jotkut kaapit tarjoavat integroidun tiedonkeruun järjestelmän etähallintaa varten.

Perusteellinen kuormitusanalyysi ja oikosulkututkimus auttavat määrittämään erityisvaatimukset.

Miten laadukas kaappi parantaa järjestelmän turvallisuutta ja vaatimustenmukaisuutta?

Hyvin suunniteltu aurinkosähköverkkoon kytketty kaappi vähentää kaarivikojen, ylikuormituksen ja sähköpalojen riskiä. Se tarjoaa luotettavan eristyksen huoltohenkilöstölle ja estää tahattoman eristyksen. Standardien, kuten IEC 62548 ja IEC 60364-7-712, noudattaminen varmistaa, että kaappi täyttää kansainväliset turvallisuus- ja suorituskykykriteerit. Sertifioitujen komponenttien käyttö kaapin sisällä takaa koordinoidun suojan. Säännöllinen tarkastus ja testaus ylläpitävät tämän vaatimustenmukaisuuden koko järjestelmän käyttöiän ajan.

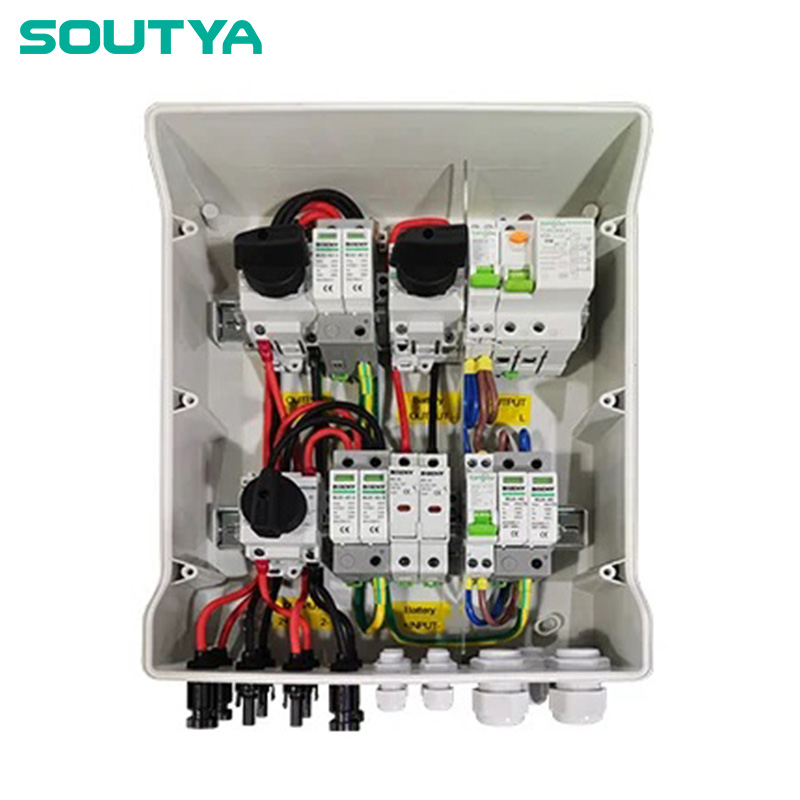

Mikä tekee Soutyan aurinkosähköverkkoon kytketystä kaapista luotettavan valinnan?

Soutya valmistaa kaappeja, jotka täyttävät globaalit standardit. Niiden kotelot käyttävät korkealaatuisia materiaaleja, kestäviä kytkinlaitteita ja SPD:itä arvostetuilta tuotemerkeiltä. Jokaiselle yksikölle suoritetaan rutiinitestit eristysresistanssin, dielektrisen lujuuden ja tunkeutumissuojauksen osalta. Soutya tarjoaa räätälöinnin jännitteelle, tulomäärälle ja mittausvaihtoehdoille. Heidän tekninen tiiminsä tarjoaa dokumentaatiota ja tukea projektiinsinööreille ja hankinta-alan ammattilaisille.

Miten eri kaappikokoonpanot vertautuvat keskenään?

Valinta riippuu projektin laajuudesta, paikallisesta koodista ja budjetista.

Miksi ammattimainen asennus ja huolto ovat tärkeitä?

Jopa laadukas kaappi toimii huonommin, jos se asennetaan väärin. Valtuutettujen sähköasentajien tulee hoitaa johdotukset, maadoitukset ja liitokset. Liitäntöjen, puhtauden ja ylijännitesuojan tilan määräajoin tarkastaminen on suositeltavaa. Kiristä kaikki päätteet valmistajan ohjeiden mukaan kuumapisteiden välttämiseksi. Pidä huoltolokia suorituskyvyn seuraamiseksi.

Viitteet

[1] IEC 62548:2016. Aurinkosähköjärjestelmät (PV) — Suunnitteluvaatimukset [S]. 2016.
[2] IEC 60364-7-712:2017. Pienjännitesähköasennukset — Osa 7-712: Aurinkoenergian teholähdejärjestelmät [S]. 2017
[3] Wang Jianjun, Liu Zhigang. Tutkimus nanokiteisen valokaarisammutusverkon soveltamisesta pienjännitekatkaisijoiden virtaa rajoittavassa tekniikassa [J]. Low Voltage Apparatus, 2023, (5): 45-52.
