1000 V DC Combiner Box 6 In 2 Out Isolator tyyppi

1000 V DC Combiner Box 6 In 2 Out -eristintyyppi, toimittaa Kiina valmistaja Zhejiang Soutya New Energy LLC on 1000 V DC PV -yhdistäjäyksikkö jossa on palosuojattu PC-kotelo ja IP66-suojaus, joka varmistaa korkea kestävyys ja luotettava ulkosuorituskyky. Laite integroituu kriittiset turvakomponentit mukaan lukien 2 DC ylijännitesuojalaitetta, 12 DC sulakepitimet ja 2 häkkityyppistä DC-erotuskytkintä. Se on suunniteltu tarjoaa kattavan eristyssuojauksen, vuotosuojauksen ja maadoituksen suojaus 6-merkkisissä aurinkosähköjärjestelmissä.

Tekninen parametri

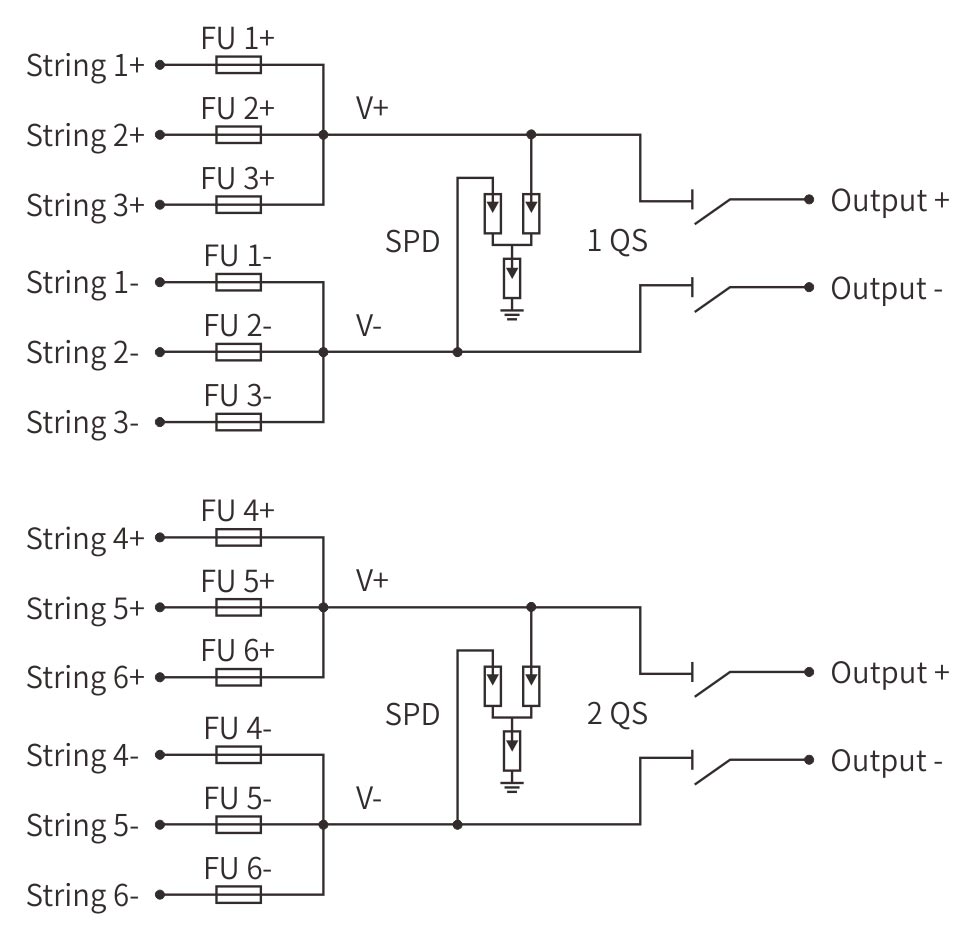

Kytkentäkaavio

Sovellusskenaariot

1. Suuri kaupallinen ja teollinen katto

Tämä yhdistelmälaatikko on ihanteellinen suurille kaupallisille kattoille (esim. tehtaille, varastoille, ostoskeskuksille), jotka tukevat jopa kuutta PV-merkkijonoa. Laatikko rullaa ne kahdeksi erilliseksi ulostuloksi, joten raskaat kuormat voidaan jakaa invertterien välillä, kun taas kaksi eristinkytkintä lukitsevat sen sekunneissa. IP66 pitää pölyn, kosteuden ja katon lämmön poissa ympäri vuoden.

2. Utility-Scale Solar Blocks

Liukuu seurantapöydille 10–100 MW lohkoissa. Kuusi aliryhmää syöttää sisään, kaksi homerun kaapelia sammuu – jokaisessa on oma eristin – jolloin O&M-ryhmät voivat sammuttaa puolet lohkosta nauhan vaihtoa varten koskematta muihin. Kaksois-SPD:t imevät lähistöllä olevat salamat.

3.High-Power Agriculture

Kiinnitys navettaan tai nivelkastelupellolle, jossa kuusijonoinen tehopumppu, jäähdytin ja viljankuivausrumpu. Yksittäiset sulakkeet merkkijonoa kohden estävät yhden vaon maasulun sammuttamasta koko satovesilinjaa. UV-kestävä IP66-kuori nauraa lannoitepölylle ja päivittäiselle pesulle.

4. Solar-Storage Hybridit

Kiinnitys akkukoteloon: kuusi nauhaa sisään, lähtö A hybridiinvertteriin, lähtö B MPPT-laturiin. Kumpikin jalka voidaan eristää kääntämällä omaa kahvaansa, joten teknikot voivat vaihtaa akkuja tai käynnistää invertterin uudelleen ilman, että kriittistä kuormaa tummutetaan.

5. Remote Telecom / Off-Grid-asemat

Hihnat napaan kuuden ohuen paneelin takana, jotka syöttävät redundantteja DC-renkaita radioille ja antureille. Paloa hidastava, IP66-kotelointi kestää -40 °C:n yöt ja aavikon auringon, kun taas kaksi lähtöjalkaa pitävät kommunikaatiolaitteet elossa, vaikka toinen puoli on alhaalla huoltoa varten.
