1000 V DC Combiner Box 4 In 2 Out MCB tyyppi

500/1000 V DC Combiner Box 4 In 2 Out MCB-tyyppi, toimittaa Kiina valmistaja Zhejiang Soutya New Energy LLC on 1000 V DC PV -yhdistäjäyksikkö jossa on palosuojattu PC-kotelo ja IP66-suojaus, joka varmistaa korkea kestävyys ja luotettava ulkosuorituskyky. Laite integroituu kriittiset turvakomponentit mukaan lukien 2 DC ylijännitesuojalaitetta, 8 DC sulakepitimet ja 2 DC miniatyyrikatkaisijaa. Se on suunniteltu toimittamaan kattava ylivirta- ja ylijännitesuoja 4-merkkisenä aurinkosähköjärjestelmät.

Tekninen parametri

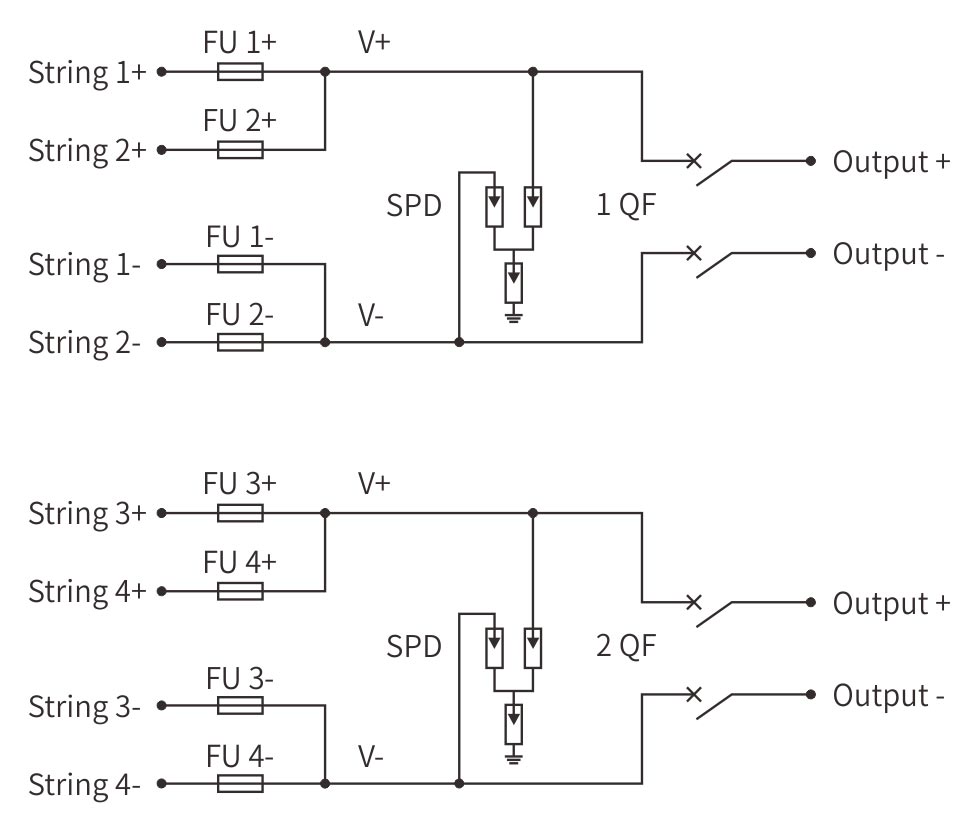

Kytkentäkaavio

Sovellusskenaariot

1. Keskikokoiset kaupalliset ja teolliset kattoaurinkojärjestelmät

Ihanteellinen liikerakennuksiin (esim. tehtaat, varastot, ostoskeskukset) neljällä PV-merkkijonolla, jotka vaativat yhdistämisen kahdeksi itsenäiseksi ulostuloksi piirit. Kaksi MCB:tä mahdollistavat erillisen ohjauksen eri kuormille tai invertterit, kun taas 8 sulaketta (2 per merkkijono) varmistavat yksittäisen merkkijonon suojaa.

2.Aurinkovoimalat, joissa on useita alaryhmiä

Sopii pienille ja keskisuurille aurinkotiloille, joissa tarvitaan neljä PV-aliryhmää yhdistetty ja jaettu kahteen invertteriin tai kahteen suuremman osaan järjestelmä. Kokoonpano tukee tehokasta energianhallintaa ja redundanssi.

3. Hybridi aurinkoenergiavarastojärjestelmät kahdella ulostulolla

Suunniteltu järjestelmiin, joissa integroidaan aurinkoenergia ja akkuvarasto, joissa kaksi lähtöjä käytetään - yhtä verkkoinverttereille ja toista akun lataamiseen pankit. Kaksi MCB:tä mahdollistavat turvallisen irrotuksen huollon tai vian vuoksi eristäytyminen.

4.Agricultural and Irrigation Solar Projects

Täydellinen suuriin maatalousjärjestelmiin, jotka käyttävät useita laitteita (esim. kastelupumput, käsittelykoneet) kahden ulostulokanavan kautta. The IP66-suojaus takaa kestävyyden ankarissa ympäristöissä, kuten maatiloilla tai maaseudulla alueilla.

5. Teolliset mikroverkot ja varavirtajärjestelmät

Optimaalinen teollisuuslaitoksiin, joissa käytetään aurinkoenergian mikroverkkoja, joissa on kaksi redundanttia lähdöt kriittisiä kuormia varten. Kaksi MCB:tä tarjoavat itsenäisen piirin ohjaus, parantaa järjestelmän luotettavuutta ja turvallisuutta käytön aikana tai huolto.
