1500 V DC ylijännitesuoja

SYS5-40P 1500 V DC ylijännitesuoja, toimittaa Kiinasta valmistaja Zhejiang Soutya New Energy LLC, on 500–1500 V DC, T2-luokka SPD maksimipurkausvirralla 40 kA ja ≤5,2 kV jännitesuojalla taso, jossa on vikasietoinen lämpökatkaisin ja vaihtokaukosäädin signalointikosketin SCADA-integraatiota varten, suunniteltu ylijännitesuojaa varten hyödyllisyysmittakaavaiset aurinkosähköjärjestelmät, konteissa oleva BESS ja tehokas sähköautojen lataus infrastruktuuria.

Sovellusskenaariot

1. Hyödyllisyystason 1500 V aurinkovoimalat

3,3 MW invertteriasemien tasavirtakaapin sisällä yksi SPD MPPT-tuloa kohden suojaa suoralta ja epäsuoralta salamalta. 5,2 kV suojaustaso täyttää 6 kV eristyskoordinoinnin, kun taas etäkosketinlähtö syöttää SCADA-laitos keskitettyyn ylijännitevalvontaan.

2. Säilitetty BESS (2–5 MWh)

1200–1500 V akkuklusteriväylässä SPD on kiskoasennettu viereen. sulakkeet; sen lämpökatkaisun kuivakosketin on kytketty PCS:ään hätäpysäytyspiiri, joka estää muuntimen välittömästi, jos SPD epäonnistuu ja valokaaren leviämisen estäminen.

3.1500 V huippunopeat latausnapit ≥360 kW

Sekä tasasuuntaajakaappi 1500 V väylä että 1000 V akunvaihtoauto piiri on rinnakkain SPD:iden kanssa, rajoittaen 2 kV/µs jyrkkiä etupiikkejä alkaen suuritehoiset kontaktorit ja suojaavat 1700 V IGBT-moduulit.

4. Agro-PV-seurantajärjestelmät vuoristoisessa maastossa

Tracker-moottorin syöttölaitteet (1000 V) kulkevat 1500 V:n kielten rinnalla pitkään etäisyydet; Trackerin kytkentärasiaan asennettu SPD estää indusoitumisen jännitteitä kytkennästä merkkijonoihin ja välttää PID:n ja yhdistämislaatikon eristyksen rikkoutuminen.

5. Offshore aurinkosähkötehosterot

Yläpuolen 1500 V DC keräyspaneelissa nikkelipinnoitetut kupariliittimet käytetään suola-spray-pinnoitteella. Kaukosäätimen signaali muunnetaan kautta valokuitu maanpäälliseen valvontakeskukseen, mikä mahdollistaa reaaliaikaisen ylijännitetilan seuranta 40 km rannasta.

Tekninen parametri

Huomautus:T2-luokan SPD:tä käytetään ensisijaisesti pääasiallisissa sisääntulokaapeissa jakelujärjestelmät.

Lisälaite

Vian eristyslaite

Ylijännitesuoja on varustettu vikaeristyssuojalla. Kun suojus hajoaa ylikuumenemisen vuoksi, tämä laite voi irrota se automaattisesti sähköverkosta samalla, kun se toimitetaan ilmaisusignaali. Kun suojus toimii normaalisti, ilmaisin ikkuna näkyy vihreänä; vikaeristyksen jälkeen ikkuna näkyy punaisena.

Hälytys kauko-signaalilaite

Suoja voidaan valmistaa kaukosignaalin koskettimilla. Tämä laite sisältää joukon normaalisti avoimia ja normaalisti suljettuja koskettimia. Kun suoja toimii normaalisti, normaalisti suljettu kosketin on kytkettynä. Jos yksi tai useampi suojan moduuli epäonnistuu, kosketin kytkeytyy pois päältä normaalisti kiinni normaalisti auki, aktivoi normaalisti avoimen koskettimen lähettää vikasignaalin.

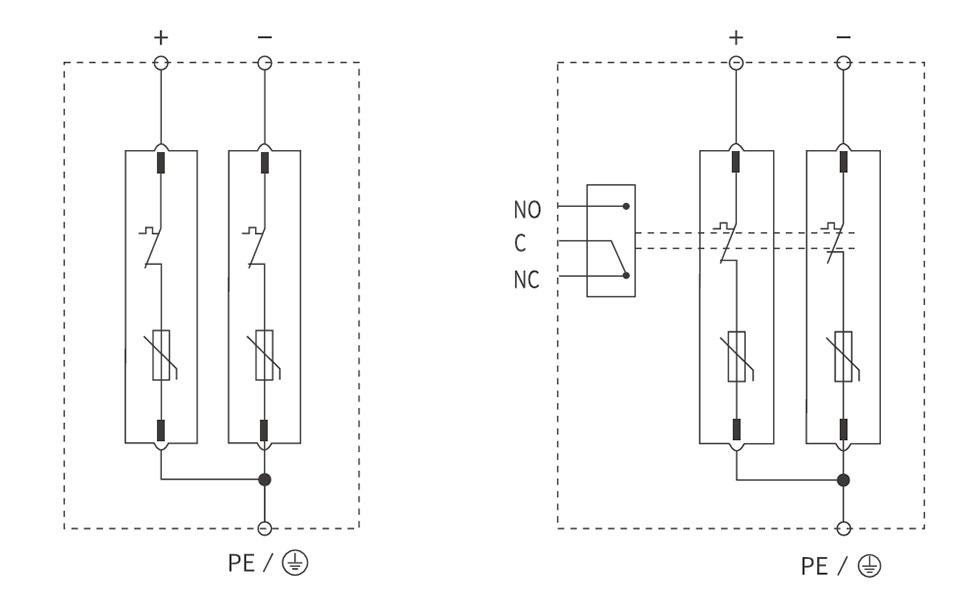

Kytkentäkaavio

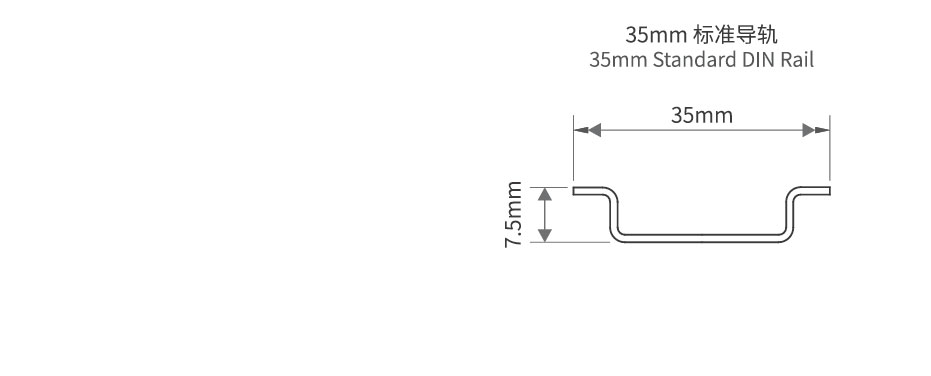

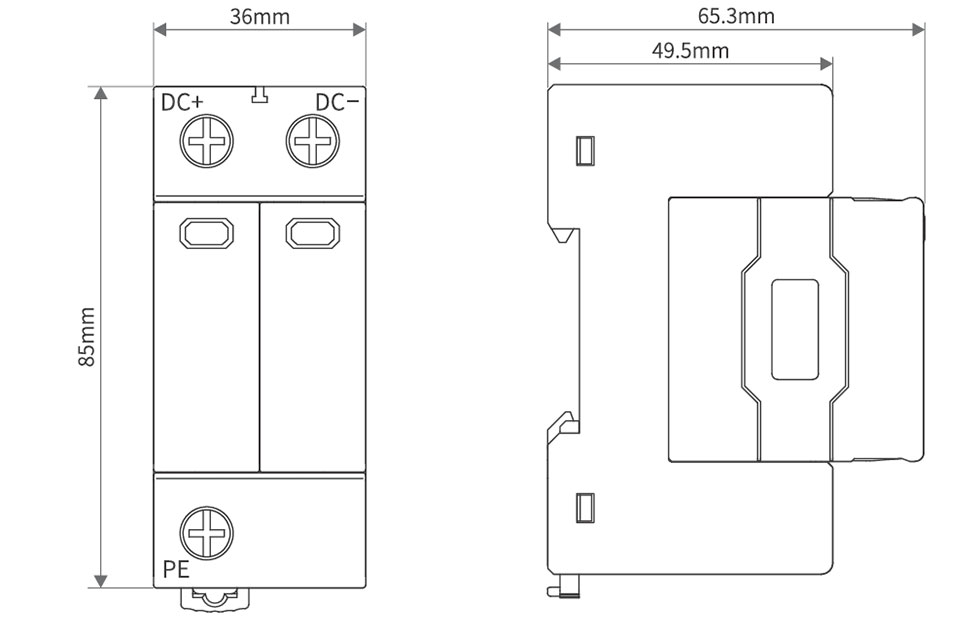

Ulkonäkö ja asennusmitat
