1000 V DC ylijännitesuojalaite

SYS5-40P 1000 V DC ylijännitesuojalaite, toimittaa kiinalainen valmistaja Zhejiang Soutya New Energy LLC, on 500–1000 V DC, T2-luokka SPD maksimipurkausvirralla 40 kA ja ≤3,9 kV jännitesuojalla taso, suunniteltu pitämään salaman ja kytkentäpiikit asuinalueilla katolla olevat aurinkosähköt, pienet C&I-aurinkovoimalat ja kotimainen akkuvarasto järjestelmät.

Sovellusskenaariot

1. Asuinrakennuksen katolla oleva PV

Asennettu 5–20 kW:n yksi- tai kolmivaiheisten invertterien tasavirtapuolelle, se puristaa aiheuttamat salaman ja kytkentätransientit; 3,9 kV suojaus taso suojaa 600–800 V johtojen eristystä, kun taas IP20 DIN-kisko kotelo sopii kotimaisen jakelukeskuksen sisään.

2. Pienet C&I metallikansi aurinkovoimalat

20–60 kW:n järjestelmissä jonoon asennetaan yksi SPD kahta lankaa kohden yhdistelmälaatikko. Kauko-signaalin koskettimet on rinnakkaista ja johdotettu invertterin RS-485-portti, joka lähettää "SPD vika" -hälytykset omistajan matkapuhelimeen sovellus ja leikkaamalla paikan päällä tehtäviä tarkastuksia.

3.Home hybridi PV-akkuyksiköt

All-in-one-laitteen 48 V/51,2 V akkupinon ja 600 V DC väylän välillä invertteri, SPD estää akun DC-DC synnyttämät kytkentäpiikit vaiheet heijastamisesta PV-moduuleiksi.

4.Yhteisön tasavirtalaturit ≤80 kW

Tehomoduuleita syöttävässä 750 V DC -väylässä SPD vaimentaa valokaaren muodostusta toistuvien pisto-/irrotusjaksojen aiheuttamat ylijännitesuojat, jotka suojaavat sisäistä piikarbidia MOSFETit ja Hall-anturit.

5.Telecom-tornin aurinkoenergian jälkiasennus

–48 V kuorma jakaa saman maadoitusverkon 800 V PV-väylän kanssa; SPD estää salaman kulkemisen syöttökaapeleita pitkin sähkösuojaan, BBU:n ja kuljetuskaluston pitäminen ilmassa.

Tekninen parametri

Huomautus: T2-luokan SPD:tä käytetään ensisijaisesti jakelujärjestelmien päätulokaapeissa.

Lisälaite

Vian eristyslaite

Ylijännitesuoja on varustettu vikaeristyssuojalla. Kun suojus hajoaa ylikuumenemisen vuoksi, tämä laite voi automaattisesti irrottaa sen sähköverkosta ja antaa samalla merkkisignaalin. Kun suojus toimii normaalisti, ilmaisinikkuna näkyy vihreänä; vikaeristyksen jälkeen ikkuna näkyy punaisena.

Hälytys kauko-signaalilaite

Suoja voidaan valmistaa kaukosignaalin koskettimilla. Tämä laite sisältää joukon normaalisti avoimia ja normaalisti suljettuja koskettimia. Kun suojus toimii normaalisti, normaalisti suljettu kosketin on kytkettynä. Jos yksi tai useampi suojan moduuli epäonnistuu, kosketin vaihtuu normaalisti suljetusta normaalisti avoimeksi aktivoiden normaalisti avoimen koskettimen lähettämään vikasignaalin.

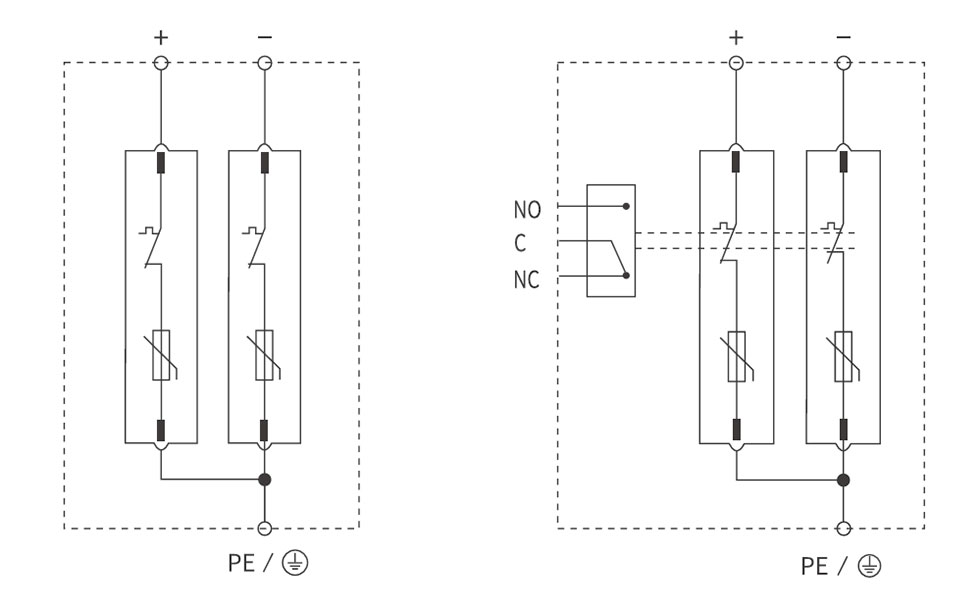

Kytkentäkaavio

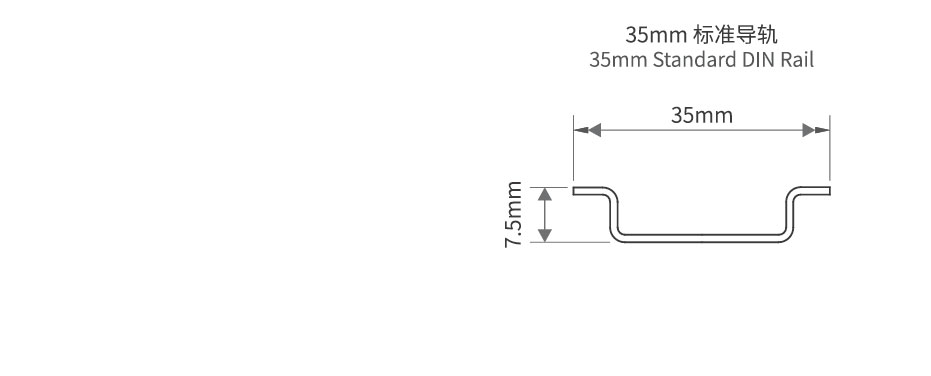

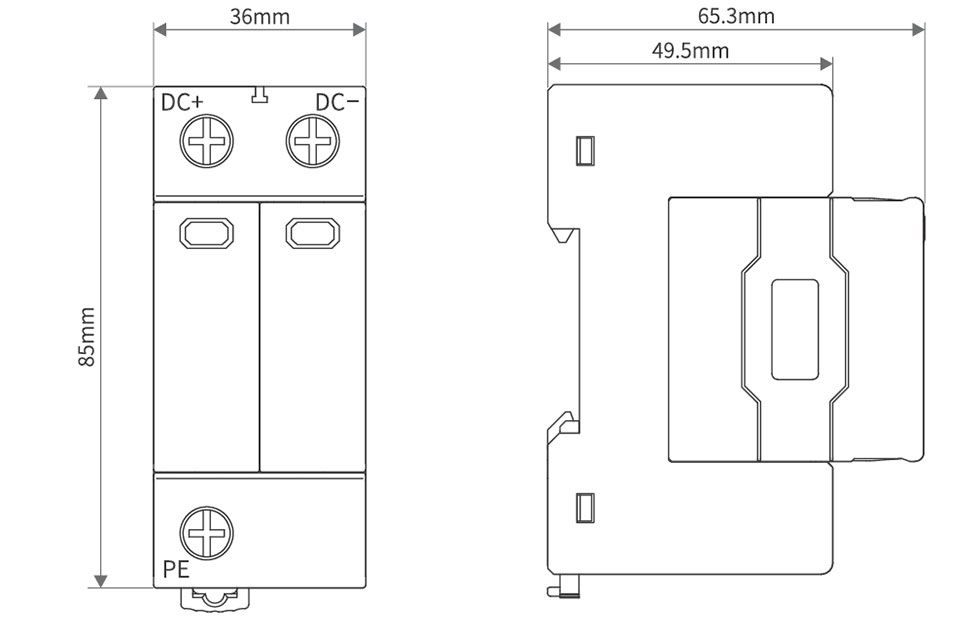

Ulkonäkö ja asennusmitat
