Kuinka mitoittaa DC-yhdistimen oikea koko aurinkopaneelijärjestelmääsi varten

Oletko koskaan miettinyt, toimiiko aurinkopaneelijärjestelmäsi niin tehokkaasti ja turvallisesti kuin sen pitäisi olla? Aurinkojärjestelmän omistajana tai asentajana olet todennäköisesti keskittynyt paneeleihin ja inverttereihin. Mutta on kriittinen komponentti, joka ei usein saa ansaitsemaansa valokeilaa:DC-yhdistelmälaatikko. Tämä PV-sarjasi laulamaton sankari hallitsee paneeleistasi tulevaa monimutkaista tehovirtaa ja varmistaa, että kaikki toimii sujuvasti ja suojattuna. Väärän vaihtoehdon valitseminen voi johtaa energian menetyksiin, turvallisuusriskeihin ja turhauttaviin järjestelmän seisokkiin. kloSoutya, ymmärrämme nämä kipukohdat läheisesti. Vuosien suunnittelu- ja kenttäkokemuksella olemme nähneet, kuinka oikein mitoitettuDC-yhdistimen laatikkomuodostaa luotettavan aurinkosähköasennuksen vankan selkärangan. Tämä opas opastaa sinut ammattimaisella mutta yksinkertaisella tavalla, kuinka mitoittaa tämä tärkeä komponentti erityistarpeitasi vastaavaksi.

Mikä tarkalleen on DC Combiner Box ja miksi koolla on väliä?

Aloitetaan perusasioista. ADC-yhdistimen laatikkoon aurinkopaneelien ja invertterin väliin asennettu kotelo. Sen ensisijainen tehtävä on yhdistää useiden aurinkopaneelien (sarjaan kytkettyjen paneelien ryhmien) lähtö yhdeksi johdinpariksi, joka syöttää invertteriä. Mutta se tekee paljon enemmän. Siinä on tärkeitä suojalaitteita, kuten sulakkeita tai katkaisijoita jokaiselle merkkijonolle, jotka suojaavat vaarallisilta käänteisvirroilta ja ylikuormituksilta. Se tarjoaa myös keskeisen, turvallisen pisteen järjestelmän valvontaa, huoltoa ja irrottamista varten.

Joten miksi koko on niin kriittinen? Alikokoinen yhdysrasia voi ylikuumentua, laukeaa turhaan tai jopa muodostua palovaaraksi. Ylisuuri laatikko, vaikka se on turvallinen, tarkoittaa, että olet käyttänyt rahaa tarpeettomaan kapasiteettiin ja vie enemmän tilaa kuin on tarpeen. Oikea koko saavuttaa täydellisen tasapainon turvallisuuden, suorituskyvyn ja kustannustehokkuuden välillä. Se takaa sinunDC-yhdistimen laatikotpystyy käsittelemään suurimman sähkövirran ja -jännitteen, jonka ryhmäsi tuottaa, sekä normaaleissa että ääriolosuhteissa.

Mitkä tärkeimmät sähköparametrit sinun on laskettava ensin?

Ennen kuin edes katsot tuoteluetteloita, sinun on kerättävä perustietoja paneelijärjestelmän suunnittelusta. Tämä ei ole niin pelottavaa kuin miltä se kuulostaa. Työskentelet ensisijaisesti neljän avainparametrin kanssa: Suurin tehovirta (Imp), oikosulkuvirta (Isc), avoimen piirin jännite (Voc) ja suurin järjestelmäjännite. Nämä arvot löytyvät aurinkopaneelien datalehdestä, ja niihin vaikuttaa paikallinen lämpötilasi.

• Merkkijonovirta:Tämä määrittää tulosulakkeiden/katkaisijoiden ja sisäisten virtakiskojen tarvittavan ampeerimäärän. Tärkein arvo tässä onOikosulkuvirta (isc)yhdestä paneelista. Käytät sitten turvatekijöitä.

• Jousen jännite:Tämä määrittää kotelokomponenttien vaatiman jännitteen. Kriittinen arvo onAvoimen piirin jännite (Voc)yhdestä paneelista, joka on säädetty sivustosi kylmimpään odotettuun lämpötilaan. Kerrot säädetyn paneelin Voc yhden sarjan paneelien lukumäärällä.

Yksinkertaistetaan tämä käytännön esimerkillä. Oletetaan, että käytämme 400 W:n paneeleja, joilla on seuraavat tiedot:

• Isc = 10,5 A

• Vo = 40,5 V

• Lämpötilakerroin Voc = -0,3 %/°C

Harkitse nyt sivustoa, jossa alin tallennettu lämpötila on -10 °C, ja meillä on 12 paneelia merkkijonoa kohden. Lasku näyttäisi tältä:

Taulukko 1: Esimerkki sähköisten parametrien laskemisesta

Nämä lasketut arvot – noin 537V ja 10,5A per merkkijono – ovat perusta valittaessaDC-yhdistimen laatikko.

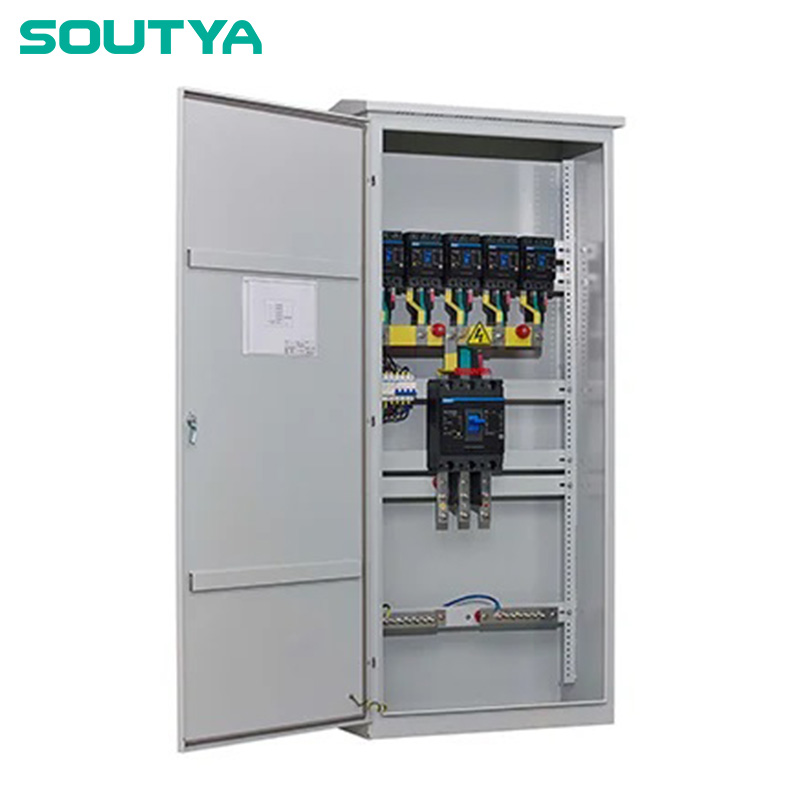

Kuinka valitset oikean Soutya DC Combiner Box -mallin?

Kun sinulla on perussähköparametrit, seuraava vaihe on sovittaa ne yhteensopivaan yhdistelmälaatikkoon. Tämä on paikkaSoutyatuotteet loistavat ja tarjoavat selkeät, vankat tekniset tiedot, jotka on suunniteltu tosielämän sovelluksiin. Sinun on otettava huomioon useita laatikon eritelmiä.

• Enimmäissyöttömerkkijonot:Kuinka monta erillistä merkkijonoa sinun täytyy yhdistää? Laatikomme ovat saatavilla 4-in-1-, 6-in-1-, 8-in-1-, 10-in-1- ja vielä suurempina kokoonpanoina.

• Järjestelmän suurin jännite (Vdc):Tämän täytyy ylittää sinunAdjusted String Voclaskettu taulukosta 1. Esimerkkiämme 537V:sta 600V tai 1000V mitoitettu laatikko olisi sopiva, ja 1000V tarjoaa enemmän tilaa tulevaa laajentamista varten.

• Nimellismerkkijonon tulovirta (A):Sulakkeen tai katkaisijan arvo merkkijonoa kohti. Sen on oltava vähintään 156 % merkkijonon Isc-arvosta (NEC-ohjeiden mukaan). Meidän 10,5A Isc: 10,5A * 1,56 =16.38A. Valitset seuraavan vakiokoon suuremman, tyypillisesti a20Asulake.

• Päälähtövirran luokitus (A):Päälähdön katkaisijan tai sulakkeen arvo. Tämä perustuukaikkien merkkijonojen tulovirtojen summakerrottuna turvallisuus- ja monimuotoisuuskertoimella.

Oletetaan, että esimerkkiprojektissamme on 6 identtistä merkkijonoa. Näin valitsemme aSoutyamalli:

Taulukko 2: Soutyan yhdistelmälaatikon valintaopas (esimerkki: SY-COM-6S)

Kuten näette,SoutyaSY-COM-6S-malli ei vain täytä, vaan ylittää esimerkkijärjestelmämme vaatimukset, tarjoten tärkeitä turvamarginaaleja ja arvokkaita valinnaisia ​​ominaisuuksia. MeidänDC-yhdistimen laatikoton rakennettu tämän filosofian mukaisesti: tarjoavat liikkumavaraa luotettavuudelle ja oivalluksille.

Mitkä ovat yleiset DC Combiner Boxien usein kysytyt kysymykset?

Yksityiskohtien selaaminen voi herättää monia kysymyksiä. Tässä on kolme yleisintä tapaammeSoutya.

Usein kysytyt kysymykset 1: Voinko kytkeä merkkijonoja, joissa on eri määrä paneeleja tai eri merkkisiä paneeleja, samaan DC-yhdistimeen?
Se on teknisesti mahdollista, mutta ei yleensä suositella, ellei laatikko ole erityisesti suunniteltu sitä varten. Ensisijainen ongelma on jännitteen yhteensopimattomuus. Jouset, joilla on eri jännitteet (erilaisten paneelien lukumäärän tai spesifikaatioiden vuoksi), yrittävät tasaantua, kun niitä yhdistetään, mikä johtaa tehon menettämiseen ja mahdolliseen jännitykseen alemman jännitteen merkkijonossa. Optimaalisen suorituskyvyn saavuttamiseksi kaikki kielet on kytketty standardiinDC-yhdistimen laatikkopaneelien mallin, määrän ja suunnan tulee olla identtiset.

Usein kysytyt kysymykset 2: Tarvitsenko aina sulakkeen jokaiselle yhdistelmärasian kielelle?
Ei aina. National Electrical Code (NEC) tarjoaa keskeisen poikkeuksen. Jos sinulla on vain kaksi merkkijonoa rinnakkain, et tyypillisesti tarvitse merkkijonosulakkeita, koska suurin mahdollinen käänteisvirta yhdestä terveestä merkkijonosta vialliseen ei todennäköisesti ylitä viallisen merkkijonon ampasiteettia. Jos sinulla on kuitenkin kolme tai useampia merkkijonoja rinnakkain, kunkin merkkijonon sulakkeet tai katkaisijat ovatpakollinensuojaamaan liialliselta käänteisvirtaukselta. Kaikki vakioSoutyayhdistelmälaatikoissa on valmiiksi konfiguroitu tarvittava suojaus merkkijonoa kohti täyden yhteensopivuuden ja turvallisuuden takaamiseksi.

FAQ 3: Kuinka tärkeä IP (Ingress Protection) -luokitus on yhdistelmälaatikolle, ja mitä minun pitäisi etsiä?
Erittäin tärkeää. TheDC-yhdistimen laatikkoasennetaan ulkotiloihin sateelle, pölylle ja mahdollisesti lumelle. Huono tiiviste voi johtaa kosteuden tunkeutumiseen, mikä aiheuttaa korroosiota, oikosulkuja ja järjestelmävikoja. Useimmissa ulkosovelluksissa vähimmäisluokitus onIP65on suositeltavaa. Tämä luokitus takaa täydellisen suojan pölyn sisäänpääsyltä ja suojan matalapaineisilta vesisuihkuilta mistä tahansa suunnasta.Soutyakotelot ovat yleensä luokiteltujaIP65tai korkeampi, mikä takaa pitkän aikavälin kestävyyden ankarissa ympäristöolosuhteissa.

Miten fyysiset ja ympäristötekijät vaikuttavat valintaasi?

Sähkötekniset tiedot ovat puoli tarinaa. Mihin ja miten asennat laatikon, on yhtä tärkeää. Harkitse kotelon materiaalia – dielektrinen muovi on kustannustehokasta ja korroosionkestävää, kun taas metalli (kuten jauhemaalattu alumiini) tarjoaa erinomaisen mekaanisen lujuuden ja lämmönpoiston. Fyysisen koon tulee mahtua kaikki komponentit, joissa on riittävä langan taivutustila. Johtojen sisääntulokohtien tulee vastata kytkentäsuunnitelmaasi.

Ympäristö on avainasemassa. Rannikkokohteet vaativat korkeaa korroosionkestävyyttä. Alueet, joilla on paljon salaman aktiivisuutta, tekevät sisäänrakennetusta korkean kapasiteetin ylijännitesuojasta (SPD) ei-neuvottelukelpoiseksi. Varmista kuumassa ilmastossa, että laatikon lämpötilaluokitus ja sen osien (kuten sulakkeiden) tehonpoisto ovat riittävät. kloSoutya, suunnittelemme omammeDC-yhdistimen laatikotnämä globaalit haasteet mielessä käyttäen materiaaleja ja malleja, jotka kestävät ajan ja elementtien kokeen.

Oletko valmis rakentamaan turvallisemman ja tehokkaamman aurinkokunnan?

Oman koon mitoitusDC-yhdistimen laatikkooikein ei ole vain tekninen ruutujen tikittely; se on investointi koko aurinkoenergiasijoituksesi turvallisuuteen, tehokkuuteen ja pitkäikäisyyteen. Laskemalla järjestelmällisesti merkkijonoparametrit ja yhdistämällä ne vankkaan, hyvin suunniteltuun tuotteeseen, poistat suuren virhekohdan ja saat mielenrauhan.

kloSoutya, olemme erikoistuneet tuomaan mielenrauhaa. Valikoimamme onDC-yhdistimen laatikoton suunniteltu tarkasti, rakennettu kestäväksi ja suunniteltu selkeyttä varten – mikä tekee valinta- ja asennusprosessista sujuvampaa ammattilaisille ja takaa luotettavan suorituskyvyn vuosiksi. Emme vain myy komponentteja; Tarjoamme perustavanlaatuisen luotettavuuden, josta aurinkoenergiajärjestelmäsi riippuu.

Onko mielessä jokin tietty projekti tai tarvitsetko asiantuntija-apua täydellisen yhdistelmälaatikon valitsemiseksi ainutlaatuiseen kokoonpanoosi?Tekninen tukitiimimme on valmis auttamaan.Ota yhteyttätänäänhenkilökohtaista konsultaatiota, yksityiskohtaisia ​​tuoteselosteita tai lähimmän jälleenmyyjän löytämistä. Rakennetaan yhdessä turvallisempi, älykkäämpi aurinkotulevaisuus.
