DC 1000V sulakepidike

Soutyan SYF5-DC 1000 V sulakepidike tarjoaa luotettavan suojan CE-sertifioidulla. Ota meihin yhteyttä jo tänään saadaksesi kilpailukykyinen tarjous! Kiinalaisen valmistajan Zhejiang Soutya New Energy LLC:n toimittama 1000 V DC, 2–32 A suojaus 20 kA:n katkaisukapasiteetilla aurinkokeräimelle.
Tärkeimmät ominaisuudet
Merkkivalo, tiedä selvästi sulakejohdon tila.
Avaa kahva, sitä voi vetää ylöspäin, helpottaa sulakkeen vaihtamista.
Niitti plus ultraäänihitsaus kiinteämpää, johdotus ei halkea.
Sovellus PV-yhdistimessä.

Lähetä kysely

Tuotteen Kuvaus

Soutyan SYF5-3DC 1000 V sulakepidike tarjoaa luotettavan suojan CE-sertifioidulla. Ota yhteyttä jo tänään saadaksesi kilpailukykyinen tarjous! Kiinalaiselta valmistajalta Zhejiang Soutya New Energy LLC on 1000 V DC, 2-32 A, 20 kA katkaisulaite 3-15 kW asuin aurinkosähkölle yhdistäjä-laatikko.

Ominaista

SYF5-sarjan sulakekuori on valmistettu korkean sulamispisteen PA66-materiaalista, joka on turvallisempi ja luotettavampi.
Sulattava ydin on muuttuvan poikkileikkauksen sulate, joka on valmistettu puhtaasta hopealevystä kapseloitu erittäin lujasta posliinista valmistettuun sulatusputkeen. Sulaminen putki on täytetty kemiallisesti käsitellyllä erittäin puhtaalla kvartsihiekalla ja erikoisella käsitellyt kemikaalit valokaarisammutusaineina. Sulan kaksi päätä ovat kiinnitetty tiukasti päätykappaleisiin pistehitsauksella.

Sovellusskenaariot

1. Asuinrakennuksen kattovalo (3–15 kW)

Sopii 1000 V DC johtokoteloihin yksivaiheisiin 5-10 kW tai kolmivaiheisiin 10-15 kW järjestelmät; 10,3 × 38 mm sulakelinkit sopivat yleisiin 6–25 A:n kierresulakkeisiin.

2.Small-autokatos ja parveke aurinkosarjat

1000 V:n luokitus kattaa 2–4 450 W:n moduulien sarjaa; kompakti 1P-eristin säästää tilaa muovisissa IP65-koteloissa, jotka on asennettu moduulien alle.

3.Kotitalouksien hybridi-invertteri-akkupiirit

Eristää 48 V/51,2 V akkupinot 600–800 V DC-väylään asti 5–10 kW hybridiyksiköt; 20 kA:n murtuminen käsittelee akun oikosulkuviat.

4. Kotimaiset sähköautojen laturit (7–11 kW)

Kun laturit käyttävät sisäistä 800 V DC PFC-väylää, SYF5-32P huolehtii ylläpidosta eristys ennen DC-välipiirin kondensaattoria.

5. Pienitehoinen tasavirtavalaistus / puutarhan mikroverkot

Suojaa 380 V/750 V DC puutarha- tai katuvalolinja-autoa, jota syötetään pienillä aurinkosähköpylväillä; PA66-kotelo kestää ulkona -40 °C - +90 °C.

Tekninen parametri

Malli	SYF5-32P
Napojen lukumäärä	1P
Standardin mukaan	IEC60269-1 IEC60269-6


Nimelliskäyttöjännite Ue VDC	1000VDC
Nimellisvirta In A	2-32A
Katkaisukyky kA	20 kA
Suojaustaso	IP20
Johdotus Mm²	1-10mm²
Käyttölämpötila-alue	-40℃ ~+90℃

Korkeus	≤2000m
Suhteellinen kosteus	+20℃, ≤90 % +30 ℃, ≤80 % +40℃, ≤70 %

Asennusympäristö	Ei merkittävää tärinää ja iskuja

Asennusluokka	Luokka III

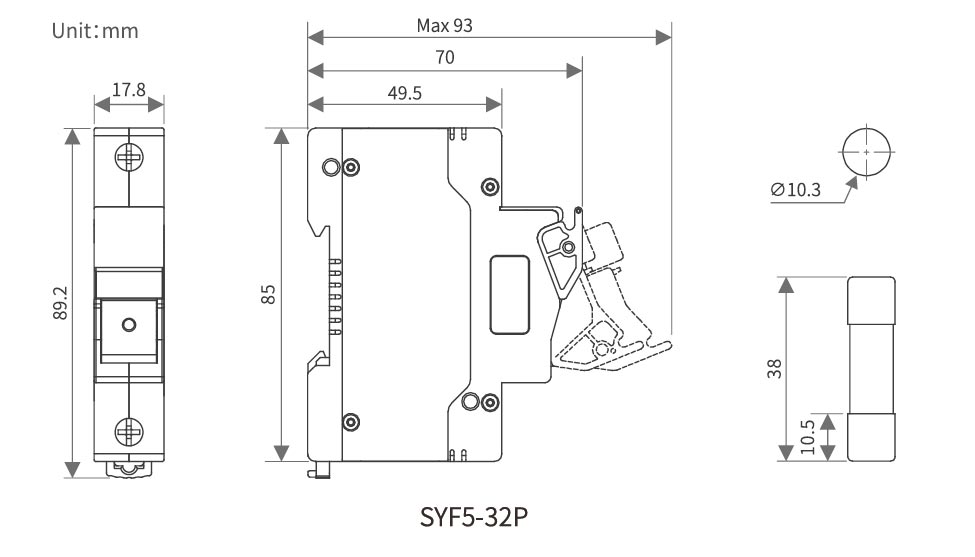

Ulkonäkö ja asennusmitat

DC 1000V Fuse Holder

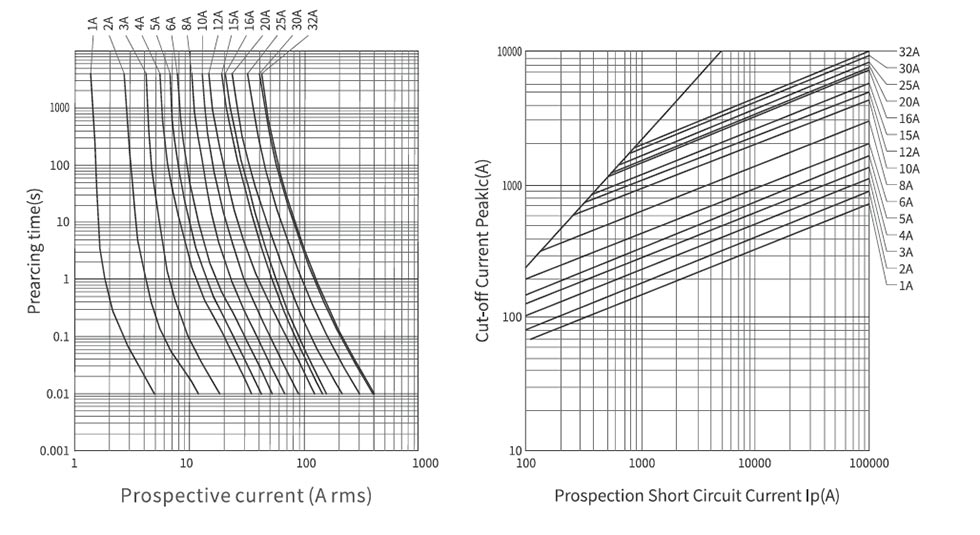

DC kytkentäkaavio

DC 1000V Fuse Holder

Sulakkeen sydämen koko (mm)	Nimellisvirta (A)	Nimellisjännite (V)	Tehon menetys		Joule-integraali
			Tehon menetys		Joule-integraali
			0,7 tuumaa (W)	1,01n (W)	Kaaren etujoule integraali P't(A²s)	Sulamisjouleen kokonaisintegraali I²t(A²s)
			0,7 tuumaa (W)	1,01n (W)	Kaaren etujoule integraali P't(A²s)	Sulamisjouleen kokonaisintegraali I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10,3 × 38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10,3 × 85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3 × 85	4	1500	1.69	3.19	8	14
10,3 × 85	5	1500	1.71	3.22	11	22
10,3 × 85	6	1500	1.73	3.25	15	30
10,3 × 85	8	1500	1.79	3.36	9	35
10,3 × 85	10	1500	1.99	3.74	10	98
10,3 × 85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3 × 85	16	1500	2.69	5.06	16	190
10,3 × 85	20	1500	3	5.65	34	400
10,3 × 85	25	1500	4.11	7.7	80	600
10,3 × 85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
