1500 V DC Combiner Box 12 In 1 Out

1500 V DC Combiner Box 12 In 1 Out, toimittaa Kiina valmistaja Zhejiang Soutya New Energy LLC on 1500 V DC PV -yhdistäjä sijoitettu IP66-luokiteltuun alumiiniseoskoteloon korkean kestävyyden ja luotettava ulkoilupalvelu.

Sen sisällä on 12 tasavirtasulakkeen pidikettä, 1 DC MCCB, 2 DC ylijännitesuojaa laitteet, 1 virranmittausyksikkö, 1 positiivinen/negatiivinen virtakiskojärjestelmä ja lähtöliittimet, jotka tarjoavat integroidun ylivirran, eristyksen, ylijännitesuojan, maadoitus ja valinnainen vuotosuojaus laajamittaisille aurinkosähköille kasvit.

Tekninen parametri

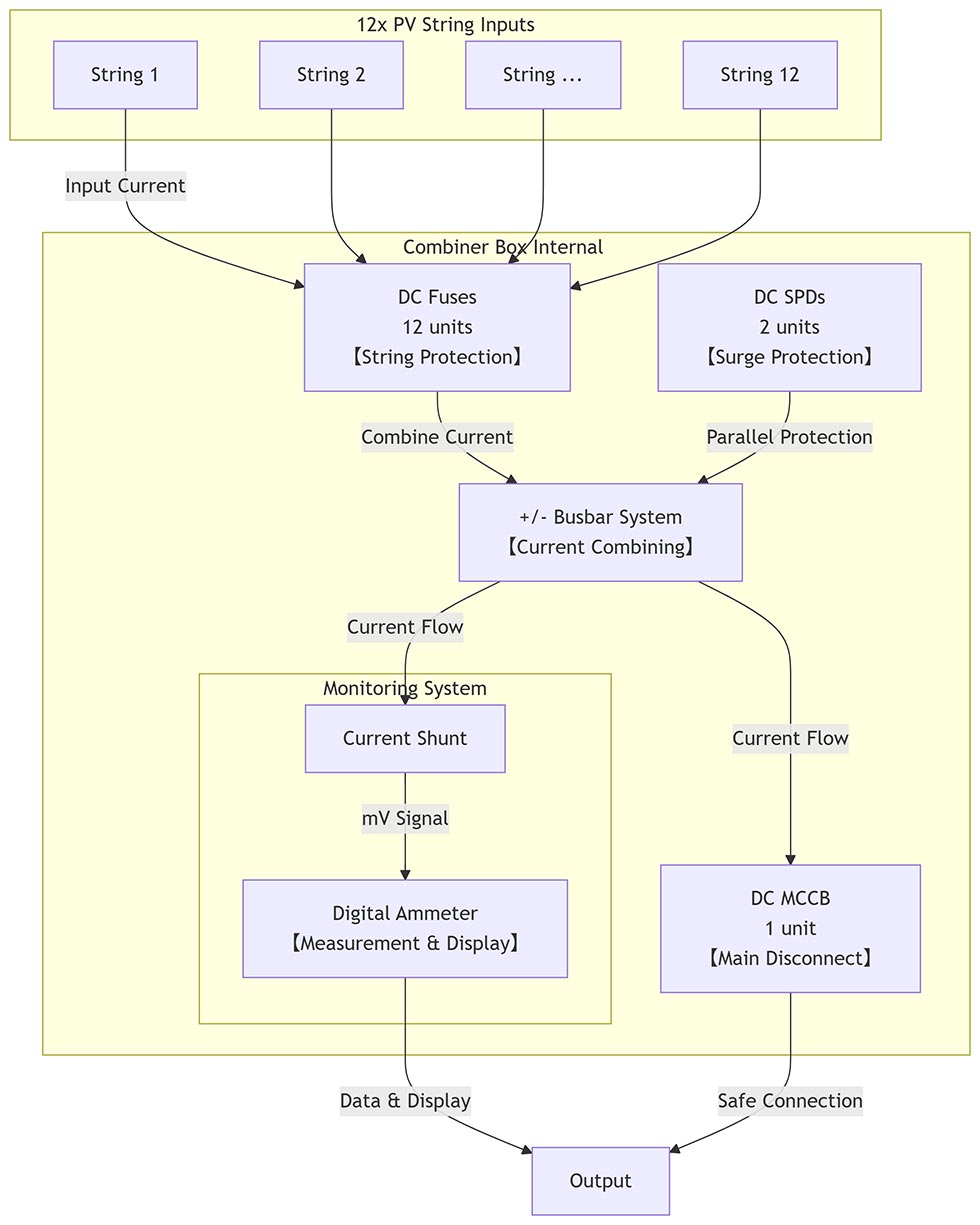

Kytkentäkaavio

Sovellusskenaariot

1. Utility-mittakaavassa maahan asennetut aurinkosähkölaitokset

Jousien ja keskusinvertterien väliin sijoitettu laatikko tiivistyy jopa 12 sisäänmenojonoa, vähentää kaapelien kotikäyttöä ja toimittaa sulakkeet, ylijännitesuojattu ja MCCB-eristetty DC-lähtö invertterihuoneeseen.

2. Suuret kaupalliset ja teolliset kattojärjestelmät

Leveillä tehdaskatoilla yksikkö kerää useita lankoja yhdeksi valjaat, minimoivat kattoläpiviennit ja tarjoavat paikallisen eristyksen ylläpitoa sammuttamatta koko sarjaa.

3.1500 V DC agrovoltaic / fish-PV asennukset

IP66 alumiinikotelo ja ylijännitesuoja kosteudelta, pölyltä ja kentällä generoidut transientit, kun taas nollattava MCCB mahdollistaa turvallisen lukituksen viljelyn tai puhdistusjaksojen aikana.

4.Aavikko ja korkean säteilyn aurinkopuistot

Suunniteltu -40 °C - +60 °C:seen, kotelo kestää hiekkaa ja UV-säteilyä; the virranmittausyksikkö syöttää tiedot SCADA:lle reaaliaikaista merkkijonotasoa varten vian sijainti laajoissa aavikkomalleissa.

5. Valmiiksi valmistetut liuku- tai seurantakeskittimet

Kompakti 12-to-1-malli on pultattu suoraan seurantalaitureihin tai jaloihin, leikata materiaalirakennetta ja työvoimakustannuksia ja täyttää uusimmat IEC 60269-6 ja IEC 61439-2 vaatimukset 1500 V DC PV -kokoonpanoille.
